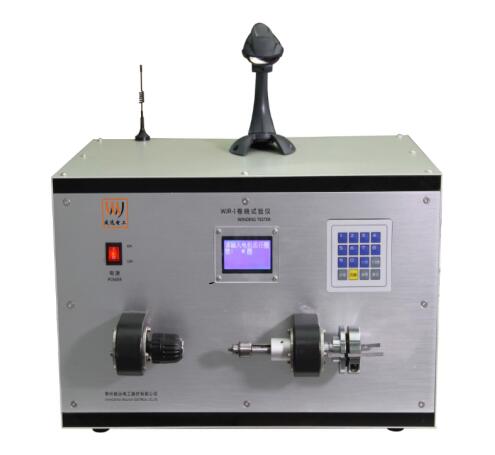

WJR-I卷繞試驗儀
WJR-I型卷繞試驗儀是是參照IEC60851-3：2009和GB/T4074.3-2008標準要求而設計，是檢測漆包圓線漆膜附著性能的主要儀器之一，是生產、使用漆包圓線企業的重要檢測儀器，可用于 IEC 、GB 、JISC標準中所規定的漆包圓線試驗方法。儀器使用范圍Φ(0.16~1.6)mm漆包圓線和繞包圓線。

WJR-I卷繞試驗儀采用高機械性能電機，具有精度高、噪聲低、振動小、運行可靠等特點。控制電路采用單片機控制，具有設置方便穩定之特點。本儀器由減速電機、傳動系統、夾線機構、控制系統、 附件構成。傳動系統由同步帶輪、同步帶、輸出軸等組成。在整個試驗中將完成卷繞。夾線機構由大夾頭和小夾頭等組成。在整個試驗中將完成對試樣的牢固夾緊?？刂葡到y(tǒng)由電機執行電路、計數電路等組成。在整個試驗中將完成電機的控制，計數以及試驗完成自動停止。

1. 電源： AC 220V 50 Hz
2. 功率：200W
3. 卷繞速度：1～3r/s
4. 計數顯示： 0~999r
5. 外形尺寸及重量：L610×W500×H380mm 30KG

WJR-I卷繞試驗儀當打開卷繞試驗儀工作電源時，所有控制電路電源接通，電路處于工作等待狀態。設定所需扭轉圈數,按啟動鍵，卷繞開始，當運行至所設定的卷繞圈數后，電機自動停止。
