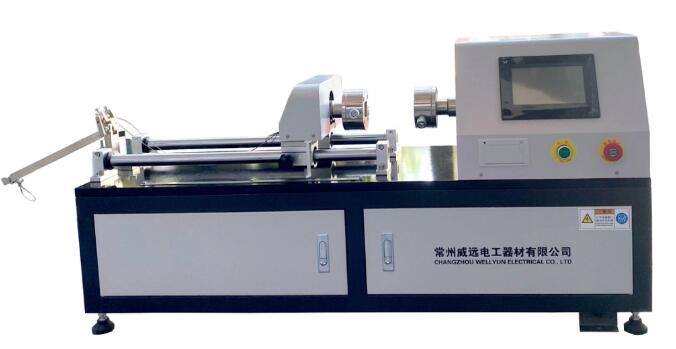

WNZ-I金屬線材扭轉試驗儀
金屬線材扭轉試驗機主要用于測定金屬線材Ф0.1≤d≤Ф10.0單向或雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。單向扭轉是指試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數或斷裂。雙向扭轉是指試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數后，向相反方向旋轉相同次數或試樣斷裂。為生產線材和使用線材的單位提供了可靠的測量手段。
金屬線材扭轉試驗機符合JBT 9376-2015線材扭轉試驗機技術規范，GB/T 239.1/2-2012《金屬線材單向、雙向扭轉試驗方法》，也適用于ISO 7800：2003《金屬線材單向扭轉方法》和ISO 9649：1990《金屬線材雙向扭轉方法》。


WNZ-I金屬線材扭轉試驗儀技術參數

1. 電 源: AC 220V 50 Hz
2. 檢測范圍: 0.1 ~ 10.0mm
3. 兩夾具起始距離 : 500±1mm
4. 扭轉速度: 15-120r/min無極變速
5. 速度誤差: ＜±5%
6. 最大記錄轉數: 999999999轉
7. 轉數分辨力: 0.1轉
8. 兩夾頭同軸度: ＜0.4 mm
9. 移動導軌平行度: ＜0.2 mm
10.鉗口硬度: 55～65 HRC
11.外形尺寸: L1350×W 400× H750mm
12.試驗機重量: 160 kg
13.噪音: ＜70 dB（A）
14.工作環境： 在室溫20℃±10℃范圍內,相對濕度≤80%;

WNZ-I金屬線材扭轉試驗儀原理
該機型采用高性能交流電機作為動力輸出，配以高精度減速電機，從而使動力能平穩輸出。電機的驅動采用高可靠、高穩定變頻器，提高機器運行的平順性，降低功耗。一側夾頭固定在電機輸出軸，另一側夾頭固定在可移動軸承座。移動座采用直線軸承，摩擦阻力小，保證了軸向移動的平直度。軸向拉緊力采用砝碼施加，通過滑輪將作用力施加在線材上。
