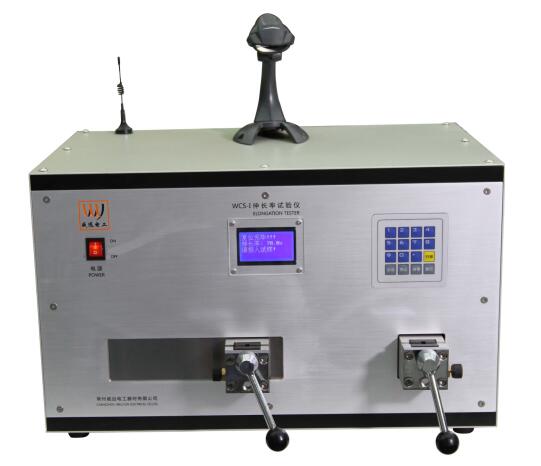

WCS-I伸長率試驗儀
WCS-I 型伸長率試驗儀是參照IEC60851-3:2009和GB/T4074.3-2008標準要求而設計，是檢測漆包圓線的專用試驗儀器之一，可用于 IEC 、GB、JIS和NAME標準中所規定的漆包圓線伸長率試驗。
本儀器由同步電機、傳動系統、夾線機構、控制系統及附件構成。
傳動系統由鏈輪、鏈條、絲桿、螺母、滑塊等組成。在整個試驗中將完成對被測試樣的拉伸至斷裂。
夾線機構由小彈簧、圓柱銷、壓板、壓座、夾線座、凸輪、手柄等組成。在整個試驗中將完成對試樣的牢固夾緊。
控制系統由單片機控制,將完成電機執行電路、行程控制電路等組成。在整個試驗中將完成電機的控制，行程的控制及復位。


WCS-I伸長率試驗儀
1. 電 源：AC 220V/50 Hz
2. 功 率：300W
3. 檢測范圍：0.02 ~ 3.0mm（其他規格可定制）
4.兩夾具起始距離：200±1mm（其他規格可定制）
5. 活動夾具移動距離：＞100mm
6. 活動夾具拉伸速度：5mm/s
7. 最大伸長率：70%
8. 顯示精度：0.1 %
9. 外形尺寸：L630×W 470 × H390 mm
10.凈重：40 KG

WCS-I伸長率試驗儀原理當打開伸長率試驗儀工作電源時，所有控制電路電源接通，此時電源指示燈亮，電機自動復位,電路處于工作等待狀態。顯示屏顯示復位完畢，在夾線機構上牢固夾緊被測試樣（試樣兩端與夾線機構導通顯示屏顯示試樣接通）。需要定拉伸時，可以輸入伸長率，（默認70%）按啟動按鈕，則左側夾線機構在電機帶動下拉動被測試樣以5mm/s的速度向左側運動至試樣被拉斷，被測試樣拉斷后電機自動停止，伸長率數值自動顯示，試驗結束后，按復位鍵電機復位到最右邊。
