美國Prostat PFK-100靜電場測試儀

一套完整的靜電測量儀器
Prostat的創新的PFK-100系列是同類儀器中的第一個組合.它包括Prostat的獨特之處PFM-711 a雙距離場計CPM-720 A便攜式充電板監控裝置及個人電腦-730±1kV充電源，該儀器可測量靜電場，分析電離器性能，評估材料、設備和人員的電壓產生情況。

靜電定位與測量
電池驅動的PFM-711 a場表是一種緊湊的穩定的“電子斬波器”設計，在環境條件下(23 C和30%Rh)的精確度為±5%。這種先進的設計允許它在電離環境中使用，不會漂移。它的特點是自動極性指示，測量“按住”按鈕，低電池指示器，高和低范圍，距離測距燈為精確和可重復的測量，手動零控制和地面應變。PFM-711 a為用戶提供兩個操作范圍：

0-1,999V，1伏特增量，誤差<±5%，
0-20,000 V，10伏特增量，誤差小于±5%，可達5kV。
與提供的模擬輸出電纜，它可以與X-Y繪圖儀或任何模擬數據記錄設備一起使用。前面板模擬輸出插孔提供與10 kV相對應的1伏輸出，與選定的儀表范圍和指示無關。

便攜式充電板顯示器
CPM-720 A充電板總成為3.25英寸正方形。它連接在PFM-711 a場計上，用于ANSI/ESD SP3.3定期驗證、電壓或電荷產生和電壓抑制分析。性能研究表明，CPM-720A 3.25英寸板與CPM-760 A6英寸充電板顯示器.

給它充電！
采用PCS-730±1kV充電源，根據ANSI/ESD S3.1和ANSI/ESD SP3 3的要求，對CPM-720 A充電源充電，測量電離器衰減時間。

與X-Y繪圖儀、條形記錄儀或數字測井設備一起使用
PFK-100場表集可與各種數據記錄儀器一起用于電壓產生和衰減分析。普羅特氏PGA-710B自動分析系統是一種最獨特的靜電數據分析裝置。它記錄、繪制、分析和自動構建人體電壓產生、靜電衰減、電壓保持、電離器性能和其他靜態測量功能的報告。Prostat的PFK-100系列和PGA-710B自動分析系統的組合是當今ANSI/ESD S20.20和IEC 61340-5-1 ESD程序標準要求的最新儀器集合。

美國Prostat PFK-100靜電場測試儀
測量場和電壓產生與平衡電離器
靜電場的測量范圍和極性(以1伏特或10伏特遞增)
10秒鐘內從零到1000伏以上的充電
ANSI/ESD SP3.3定期校驗平衡電離器
根據ANSI/ESD S3.1和ANSI/ESD SP3.3測量電離器衰減時間。
測量體電壓產生和衰減
與數據記錄器一起使用以記錄度量&創建報告
與自動分析系統兼容
準確度±5%
電池操作

PFM-711 a場計
總體范圍
高量程0V至±19.99kV(1“±0.03”距離)：
最小有效數字表示一英寸(千伏/英寸)的電壓(10伏特增量)。

低距離0至±1 999 V(1“±0.03”距離)：
最不重要的數字表示1伏特電壓下1英寸(V/in)的伏特。

在更遠的距離上測量更高的電壓，例如在2“雙指示電壓下
4“將指示電壓乘以4。
儀器公差
從0V到10 kV的±5%
>10千伏的公差取決于條件和操作
準確性不受空氣電離的影響。
注：安裝在6“x6”參考盤1英寸的實驗室夾具上時的性能。
測距燈
紅牛眼1“±0.03”距離
儀表顯示
3.5位液晶顯示器，高度為0.4“。
自動極性，保持和低電池指示器
反應
數字顯示器每秒更新三(3)次。
模擬輸出時間常數：任一范圍0.1秒。
顯示時間常數：高范圍0.2秒，低范圍2.0秒。
輸出量
模擬信號輸出和30“兩導體電纜提供。
±10.0kV電表讀數等于±1.0伏特輸出
控制
三位滑動開關：Kv/英寸-OFF-V/英寸
采樣/按住按鈕，零調整旋鈕。
接地
儀表電路通過導電外殼接地，10毫米緊固件安裝在機箱背面。
動力
9 VDC堿性電池。
電池壽命至少40小時。
維數
2.4“x4.2”x0.9“(6.1厘米x10.7厘米x2.3cm)
1.3“深度為零旋鈕和扣扣(3.3厘米)
重量
CPM-720 A裝藥板組件
容忍度
與pfm-711 a場表一起校準時匹配在5%以內。
電容
平板電容10微微秒(PF)±1pF
注：安裝在pfm-711 a場表上時，板電容為15.8 pf。
范圍
23℃至±5.5 kV±2%，30%Rh。
接地
PFM-711 a型場強計的導電盒和扣緊件
維數
3.25“x 3.25”x0.9“(8.25厘米x8.25厘米x2.3cm)
重量
8盎司(227克)
PC-730充電源
輸入功率
9伏堿性電池。
電池壽命超過40小時連續運行。
輸出量
±1,250±5%伏特直流
電流限制在小于1微安培。
輸出連接器
母香蕉插孔配有交配觸點棒。
接地
10毫米母扣緊固件在機箱的后部。
請注意，必須安裝魔杖并使其接地才能正常運行。
維數
2.5“x4.0”x1.5“(6.3厘米x10厘米x3.8cm)
2.5“x4.2”x1.8“帶有輸入插孔、開關和開關(6.3厘米x10.7厘米x46厘米)
重量
安裝電池的6盎司(170克)

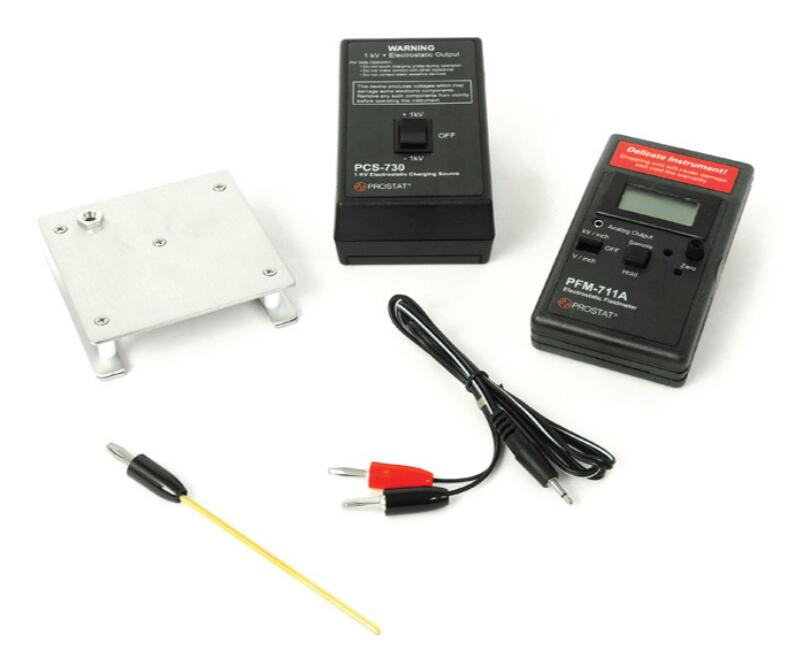

包含
PFM-711 a靜電場計
CPM-720 A裝藥板組件
730±1kV充電電源
