德國施密特schmidt DX2系列通用張力儀
德國施密特schmidt DX2系列通用張力儀適用于大多數行業，12 種測量范圍從 10 - 50 cN 到 5 - 20 daN

施密特表盤都是按照最嚴格的質量要求生產的。為保證高質量，我們不使用印刷的表盤,而是根據每臺儀表單獨標定.這樣保證了很高的測量精度。我們特有的生產工藝使我們的張力儀能夠精確測量出每個具體的張力值.還可按客戶提供的材料進行校準,并可選擇其他測量單位,如克或公斤。

特性：
DX2-1000 及更大張力范圍的
張力儀有內置材料線徑補償器，可在被測材料的直徑改變時，提高測量精度
特制的推鍵使您在推動外部輪子時更省力
導線架和輪子位移機構使運動材料的測量變得簡單易行
可根據客戶要求定做張力儀，可提供專門標定報告
有內置安裝孔，滿足持續測量時安裝固定的需要

標準功能：
一切盡收眼底：
– 導向輪
– 測量材料
– 讀數
安裝了滾珠軸承、帶V形槽的輪子
每臺張力儀都經過高精度的單獨標定
表盤直徑為41 mm
帶有防滑紋路的鋁制外殼
可提供特殊校準報告

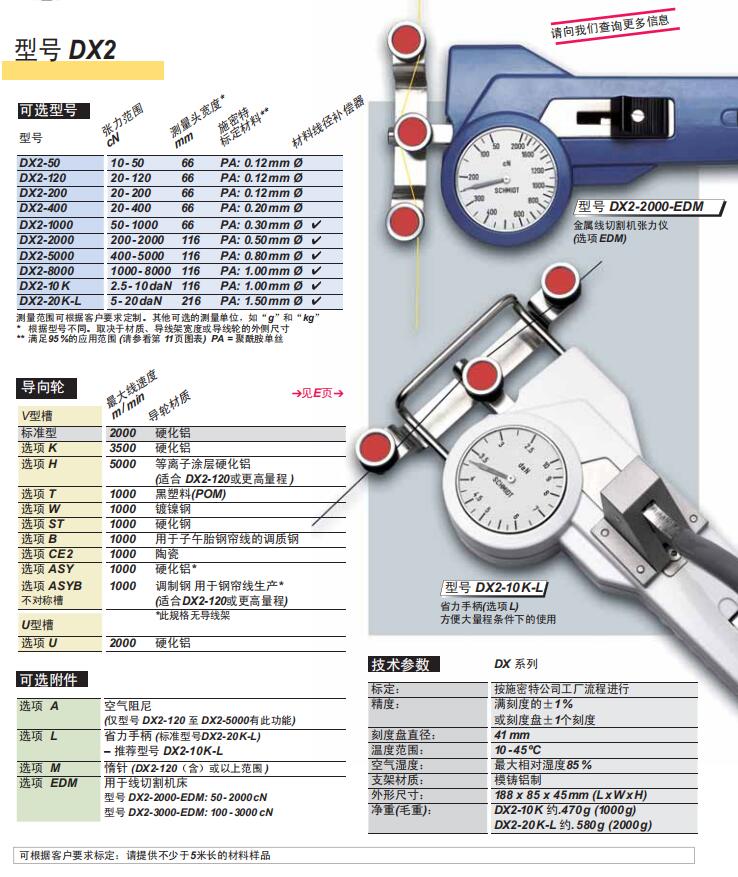

德國施密特schmidt DX2系列通用張力儀可選型號

型號	張力范圍cN	測量頭寬度* mm	標定材料**	線徑補償
DX2-50	10 - 50	66	PA: 0.12 mm Ø	無
DX2-120	20 - 120	66	PA: 0.12 mm Ø
DX2-200	20 - 200	66	PA: 0.12 mm Ø
DX2-400	20 - 400	66	PA: 0.20 mm Ø
DX2-1000	50 - 1000	66	PA: 0.30 mm Ø	有
DX2-2000	200 - 2000	116	PA: 0.50 mm Ø
DX2-5000	400 - 5000	116	PA: 0.80 mm Ø
DX2-8000	1000 - 8000	116	PA: 1.00 mm Ø
DX2-10K	2.5 - 10 daN	116	PA: 1.00 mm Ø
DX2-20K-L	5 - 20 daN	216	PA: 1.50 mm Ø

測量范圍可根據客戶要求定制。其他可選的測量單位，如“g”和“kg”
* 根據型號不同。取決于材質、導線架寬度或?qū)Ь€輪的外側尺寸
** 滿足95 %的應用范圍 (請參看第 11頁圖表) PA = 聚酰胺單絲
選型-導向輪

V型槽	蕞大線速度	導輪材質
標準型	2000	硬化鋁（NO.R1003）
選項K	3500	硬化鋁（NO.R1003）
選項H	5000	等離子硬化鋁，適合DX2-120或者更高量程
選項T	1000	黑塑料
選項W	1000	鍍鎳剛
選項ST	1000	硬化鋼
選項B	1000	用于子午胎的鋼簾線的調質鋼
選項CE1	1000	陶瓷
選項ASY不對稱槽	1000	硬化鋁
選項U	2000	硬化鋁

選件

蕞大線速度	導輪材質
選項A	空氣阻尼，適合于DX2-120至DX2-5000
選項L	省力手柄，適合于DX2-10K以上
選項M	惰針，適合于DX2-120（含）以上范圍
選項EDM	用于線切割機床，DX2-2000-EDM,DX2-3000-EDM

參數

精度	刻度盤上±1個刻度
表盤直徑	41mm
溫度范圍	10-45度
空氣濕度	蕞大85%
外殼材料	鑄鋁
外殼尺寸	188x85x45長/寬/高
凈重	DX2-10K約470g，DX2-20K-L約580g
毛重	DX2-10K約1000g DX2-20K-L約2000g
