儀力信Erichsen 518MC 漆膜檢驗儀

儀力信Erichsen 518MC 漆膜檢驗儀符合標準的楔形切割方法，在這種情況下，樣板以一個規定的角度被切割。通過切割面的投影寬度，再利用簡單的幾何關系可計算出涂層的厚度。#518MC 將涂層的破壞控制為一個非常小的錐形孔。在測量顯微鏡中，可看見一系列的同心圓，使用測量顯微鏡可測量到的同心圓的直徑差異，再乘以一個已知系數便可計算出膜厚。

儀力信Erichsen 518MC 漆膜檢驗儀為一個緊湊的儀器。所有的重要部件、鉆孔工具、測量顯微鏡、樣品照明燈和電池，都安裝在一個堅固的小盒中。一個可以水平滑動的鉆頭和顯微鏡使#518MC 具有獨特的特性：儀器在鉆孔后不需要移動便可以測量。鉆頭是彈性的安裝在滑槽中，這樣就可以用最小的力把它按到樣品上，然后鉆頭電機會自動啟動 ，硬質合金鉆頭很容易更換，并可以提供 3 種不同標準的高精度的切割角度。測量顯微鏡的放大倍數為50倍，測量刻度為 100 條，所以每個測量范圍都可以獲得一個 1%的分辨率。照明開關安裝在#538MC 漆膜檢驗儀的背后面板上，可以設置為三個不同亮度的連續照明（3 個不同亮度的照射，可以簡單，快速的找到切割位置）或間斷照明以延長電池壽命。使用的是一個 9V的可充電電池，充電器也可以作為代電器使用。顯微鏡可在兩個方向軸上移動（互成 90 0 ）且刻度可旋轉，所以#518MC 特別適合評估曲面樣品的橢圓孔。

儀力信Erichsen 518MC 漆膜檢驗儀測量涂層厚度非常簡單：用標記筆做一個比較記號，將儀器放在樣品表面，將鉆頭移到測試點的上方并降低使電機打開，鉆透涂層一直達到基材。移動顯微鏡到打孔處上方，把燈打開，讀出基材和比較標記間的刻度數，再乘以一個比例系數便得到測量結果。特殊應用（多層涂層系統的每一層，曲面樣品的測量）請查閱操作說明書。

儀力信Erichsen 518MC 漆膜檢驗儀技術參數

尺寸（L*W*H）： 145*55*110mm
凈重： 850g
測量精度： 1%
電源供應（可選）Accu 6F 22
電池（9V） 6LR 61
充電器 (100-240)VAC.(47-63)Hz  18VDC/0.8A
最小樣品尺寸:不帶樣品臺 150*25mm,帶樣品臺 10*6mm

訂貨信息

訂貨號 產品介紹
0283.01.31 #518MC 漆膜檢驗儀

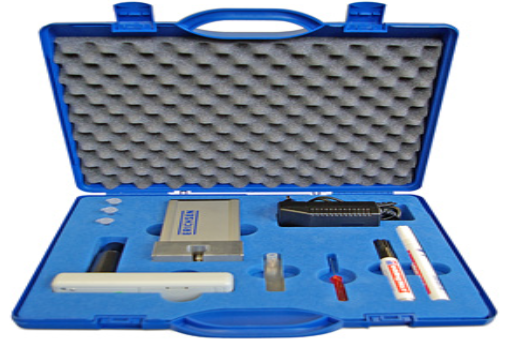

供貨范圍
—5 號鉆頭
—2 支記號筆(黑色/銀色)
—螺絲刀
—可充電電池（9V）
—充電器(100-240)VAC.(47-63)Hz
—攜帶箱
—操作說明書
#518mc 鉆頭
鉆頭 No.2 No.5 No.4
測量范圍（μm） 2~200 3~300 5~500
切割角度 5.7 0 8.5 0 14 0
因數（μm/sc.div）2 3 5 tanα 0.1 0.15 0.25

型號 雙刃 單刃
鉆頭 直徑 5mm
材質 硬質合金
可選配件

訂貨號 產品信息
910927241 2 號鉆頭(2~200μm)
910927741 4 號鉆頭( 5~500μm)
910928241 5 號鉆頭 (3~300μm)
0326.01.32 樣品臺，用于夾緊任何形狀和輪廓的樣板。
