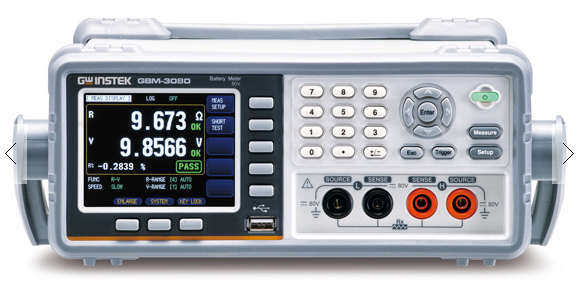

固緯電子GBM-3300臺式電池測試儀
固緯電子推出全新系列臺式電池測試儀GBM-3000系列，它使用AC 1kHz作為測試信號，測量電池電壓和內阻為300V（GBM-3300）和80V（GBM-3080）。 該系列具有3.5”TFT LCD，4線測量方法，高分辨率（6位電壓/ 5位電阻）測量顯示能力，以及獨立的GO / NOGO電壓和電阻判定，各種通信接口等，滿足各種類型的電池測量，如單體電池，電池單元到最終產品（電池）等， 以便于用戶在生產的各個階段實現準確的測量。
GBM-3000系列為各種類型的電池提供測量開路電壓和電阻的卓越功能。電壓測量的精度高達±（0.01%讀值+3位），測量分辨率可達10μV（8V時）。電阻測量的精度可達±（0.5%讀值+5位），測量分辨率達到0.1μΩ（3mΩ時）。同時，為了方便用戶快速、清晰地解釋測量結果，GBM-3000系列分別根據電壓和電阻分別進行HI/LO測定，并可切換到簡單（大數字顯示）模式，以滿足測試精度的要求，清晰、易于讀取，可提高檢查效率。
除了出色的測量能力外，GBM-3000系列還提供了許多功能，以確保有效性和便利性。 為了保證有效性，測試引線（探棒）接觸狀態檢測功能是有效地提示用戶測試引線（探棒）和DUT是否良好接觸，以確保測量值的有效性。在便利性方面，GBM-3000系列提供兩種數據存儲方法（最多10000筆測量值）。“一般存儲”僅存儲測量的電壓和電阻值；“統計存儲”具有用于統計分析的相關參數（Cp / Ckp / Mean / MAX / MIN ...）。 用戶可以先將測量過程中的數據存儲在內部存儲器中，然后通過閃存驅動器將數據傳輸?shù)接嬎銠C(jī)進行后續分析，而不限于與計算機的連接。
此外，為了通過傳輸方法檢索和存儲測量結果，GBM-3000系列提供RS-232C / USB設備（虛擬COM），用于編寫程序和檢索。處理程序接口用于通過PLC進行外部觸發控制。所有接口均標準配備，不僅可以節省儀器成本，還可以滿足使用不同自動測量系統的要求。

固緯電子GBM-3300臺式電池測試儀
3.5" TFT LCD (320x240)
測量項目：直流電壓和交流電阻
電壓測量：300V(GBM-3300)或80V(GBM-3080)
電阻測量: 0mΩ~ 3.2kΩ(max.)
電壓測量的基本精度: 0.01%
電阻測量的基本精度: 0.5%
測量分辨率高達0.1μΩ和10μV
分別對電壓和電阻進行獨立的Go / NoGo確定功能
測試導線（探棒）斷開/接觸故障的判斷機制是測量可靠性的保證
標準接口：USB Host/Device, RS-232C及Handler
固緯電子GBM-3300臺式電池測試儀

規格
顯示
屏幕	3.5(320x240)TFT LCD
阻抗	5位數
電壓	6位數
測試速度
慢速	3次/秒
中速	14次/秒
高速	25次/秒
Ex.高速	65次/秒
阻抗測量
測試頻率	1kHz(±0.5Hz)固定值
輸入阻抗	3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2mΩ
范圍	范圍編號	范圍	最大刻度	分辨率	測試電流	開路電壓（最大Vpp）
	0	3mΩ	3.1000mΩ	0.1μΩ	100mA	8V
	1	30mΩ	31.000mΩ	1μΩ	100mA	8V
	2	300mΩ	310.00mΩ	10μΩ	10mA	7V
	3	3Ω	3.1000Ω	100μΩ	1mA	3V
	4	30Ω	31.000Ω	1mΩ	100μA	2V
	5	300Ω	310.00Ω	10mΩ	10μA	1.5V
	6	3kΩ	3200.0Ω	100mΩ	10μA	1.5V
精度	范圍編號	速度	精度		溫度系數
	0	慢速	±0.5%讀值±10位		（±0.05%讀值±1位）/℃
		中速	±0.5%讀值±15位
		高速	±0.5%讀值±20位
		Ex.高速	±0.5%讀值±40位
	1	慢速	±0.5%讀值±5位		（±0.05%讀值±0.5位）/℃
		中速	±0.5%讀值±6位
		高速	±0.5%讀值±7位
		Ex.高速	±1.0%讀值±8位
電壓測量
范圍	范圍編號	范圍		最大刻度		分辨率
	0	8V		±8.08000		10μV
	1	80V		±80.8000		100μV
	2	300V（僅GBM-3300）		±303.000		1mV
精度	檔位編號	速度	精度		溫度系數
	0~2	慢速	±0.01%讀值±3位		（±0.001%讀值±0.3位）/℃
		中速	±0.01%讀值±5位
		高速	±0.05%讀值±5位
		Ex.高速	±0.10%讀值±6位
其他功能
范圍選擇	自動范圍,保持范圍,正常范圍
比較器	ABS,PER或SEQ
連接偵測	OPEN&WIRE
蜂鳴器	OFF， Pass， Fail
觸發	內部,外部
接口	USB Device / USB host/RS-232C/HANDLER
電源	AC 100 - 240V, 50/60Hz；功耗: 最大 10W
尺寸& 重量	264mm(W)x 107mm(H)x 350mm(D) 2.8kg

標準配件
Safety sheet x 1
電源線x 1
GBM-01 x 1 :4線式(kelvin clip)測試線, 90V (最大.),大約1100mm
CD x 1 (包含完整的使用手冊以及驅動程序)

選購配件
GBM-02 4線 (single pin)測試探棒, 80V(最大.),大約1100mm
GBM-03 4線 (twin pin) 測試探棒, 300V(最大.),大約1400mm
GBM-S1 短路棒 (GBM-02/GBM-03)
GTL-232 RS-232C通訊線, 9-pin Female to 9-pin,對計算機跳線,大約2000mm
GTL-246 USB通訊線, A-B型,大約1200mm
GRA-422 機架組

GBM-3080 0~3.2kΩ 0~80V
GBM-3300 0~3.2kΩ 0~300V
