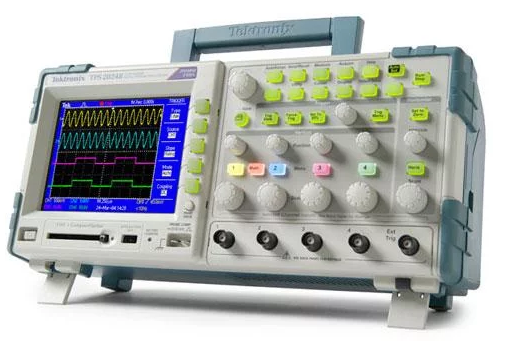

泰克Tektronix TPS2014B數字存儲示波器
泰克Tektronix TPS2014B數字存儲示波器具有高達 200 MHz 的帶寬和 2 GS/s 采樣率，可在多種困難環境中安全地進行浮動或差分測量。 TPS2000B 數字存儲示波器系列具有多達 4 個隔離通道以及電池供電的便攜式設計，讓您快速準確地應對電子和電源系統領域面對的挑戰，所有設計都保證您的安全

泰克Tektronix TPS2014B數字存儲示波器特點優勢
四個隔離通道：安全方便地進行 4 通道浮動測量，包括 3 相電源測量。
數字實時采樣：所有時間所有通道上至少 10X 過采樣準確捕獲信號。
專用前面板旋鈕：通過前面板控件可縮短學習時間，讓更多時間放在任務上。
前面板 CompactFlash™ 端口：快速儲存和傳輸您的波形。
可熱插拔電池組：最多 8 個小???連續電池工作，隨處可以開展工作**。
重僅 2.7 公斤（6 磅）：重量很輕的緊湊型設計方便在實驗室之間搬運或者將其帶到現場。
電源測量和分析應用模塊（可選）；快速自動測量真實功率和視在功率、相角、諧波和開關損耗。
個人計算機互聯性：通過 RS-232 端口和附帶的 USB 適配器電纜輕松連接個人計算機；使用 NI LabVIEW SignalExpress 軟件控制示波器、記錄數據并將結果簡單地進行傳輸和存檔。
**標配一塊電池。 每塊電池提供 4 小時連續工作。
泰克Tektronix TPS2014B數字存儲示波器特性和優點
100 MHz 和 200 MHz 帶寬
高達 2 GS/s 的實時采樣率
2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發
在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制
選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能
使用 OpenChoice® 軟件或集成 CompactFlash® 大容量存儲器，可快速編制和分析測量結果
所有型號的 FFT 標配
高級觸發可以迅速捕獲感興趣的事件
傳統模擬式旋鈕和多語言用戶界面，操作簡便
通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作
帶背燈的菜單按鈕，視覺清楚
11 種最關鍵的自動波形測量功能
泰克Tektronix TPS2014B數字存儲示波器應用
工用電源設計、調試、安裝和維護高級電子設計、調試、安裝和維護汽車設計和測試教育
泰克Tektronix TPS2014B數字存儲示波器

功能	TPS2012B	TPS2014B	TPS2024B
隔離通道	2	4	4
帶寬*5 (MHz)	100	100	200
各通道取樣速率 (GS/s)	1.0	1.0	2.0
記錄長度	2.5k 點
顯示器 (1/4 VGA LCD)	彩色
電池工作情況	兩個熱插拔電池組的容量 一個標配電池組提供 4 小時電池工作時間 選配的第二個電池組將電池工作時間延長至 8 小時 通過熱插拔充電電池，可實現不間斷的電池工作
自動測量	11
隔離外部觸發輸入（阻抗隔離）	是
垂直分辨率	8 位（常規或平均值）
垂直靈敏度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度	±3%
垂直縮放	垂直擴展或壓縮動態或停止波形
最大輸入電壓 (1 M?)	300 VRMS CAT II（從 BNC 信號到 BNC 外殼）
浮動電壓	600 VRMS CAT II（從 BNC 外殼到 BNC 信號）
位置范圍	2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V
帶寬限制	20 MHz
線性動態范圍	±5 div
時基范圍	5 ns 至 50 s/div	5 ns 至 50 s/div	2.5 ns 至 50 s/div
時基精度	50 ppm
輸入阻抗	1 MΩ ±2% 并聯 20 pF
輸入耦合	交流、直流、GND
水平縮放	水平擴展或壓縮動態或停止波形
FFT	標配
RS-232，Centronics 并行端口	標配
個人計算機互聯性	標配
集成的 CompactFlash® 大容量存儲器	標配
功率測量	選配軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標
