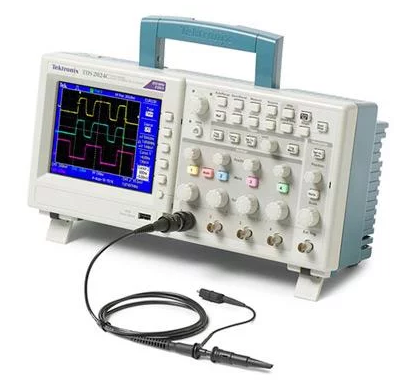

泰克Tektronix TDS2022C數字存儲示波器
TDS2000C 數字存儲示波器系列設計緊湊，性價比高。 TDS2000C 系列示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。

泰克Tektronix TDS2022C數字存儲示波器主要性能指標
200 MHz、100 MHz、70 MHz、50 MHz 帶寬模式
2 通道和 4 通道型號
所有通道均實現高達 2 GS/s 的采樣速率
全部通道均實現 2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發
主要特點
16 個自動測量和 FFT 分析可簡化波形分析
內置的波形極限測試
自動擴展數據記錄功能
自動設置和自動量程功能
內置上下文相關幫助
探頭檢查向?qū)?br /> 11 種語言用戶界面
144 毫米（5.7 英寸）有源 TFT 彩色顯示器
體型小，重量輕 - 僅 124 毫米（4.9 英寸）厚，重 2 千克（4.4 磅）
前面板上的USB 2.0主控端口，可快速簡便地存儲數據
后面板上的 USB 2.0 設備端口，可輕松連接 PC 或直接打印到 PictBridge® 兼容打印機
包括泰克 OpenChoice® 軟件，用于連接至示波器
終身保修。適用限制條款。有關條款和條件，請?jiān)L問 www.tek.com/lifetimewarranty。
數字精確度，實現準確測量
帶寬高達 200 MHz，最大采樣率達 2 GS/s，遠高于同等價位的其他數字存儲示波器。 泰克專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現至少 10 倍的過采樣，始終準確捕獲信號。 使用多條通道時不會降低采樣性能。

檢修設備的必備工具
包括上升沿/下降沿、脈沖寬度和視頻在內的高級觸發功能，幫助您快速隔離所需信號。 只要捕獲到信號，高級數學運算功能和自動化測量功能便可加快分析速度。 執行 FFT 或加、減或乘波形十分迅速。 16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題。
泰克Tektronix TDS2022C數字存儲示波器

	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
顯示器 (QVGA LCD)	所有型號均提供 TFT
帶寬	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道	2	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道的取樣速率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s

型號
TDS2001C 50 MHz、2 通道、500 MS/s、TFT DSO
TDS2002C 70 MHz、2 通道、1 GS/s、TFT DSO
TDS2004C 70 MHz、4 通道、1 GS/s、TFT DSO
TDS2012C 100 MHz、2 通道、2 GS/s、TFT DSO
TDS2014C 100 MHz、4 通道、2 GS/s、TFT DSO
TDS2022C 200 MHz、2 通道、2 GS/s、TFT DSO
TDS2024C 200 MHz、4 通道、2 GS/s、TFT DSO

儀器選件
語言選項
選項 L7 簡體中文（前面板飾面）
文檔光盤中提供 11 種語言的用戶手冊 (PDF)， 不提供印刷版的用戶手冊。

電源插頭選項
選項 A10 中國電源插頭 (50 Hz)
服務選項
選項 D1 校準數據報告
示波器保修和服務不包括探頭和附件。 如需了解單獨的保修和校準條件，請參閱每種探頭和附件型號的技術數據。

標配附件-探頭
TPP0101 100 MHz 無源探頭，用于 TDS2001C、TDS2002C 和 TDS2004C（每個通道一個）
TPP0201 200 MHz 無源探頭，用于 TDS2012C、TDS2014C、TDS2022C 和 TDS2024C（每個通道一個）
