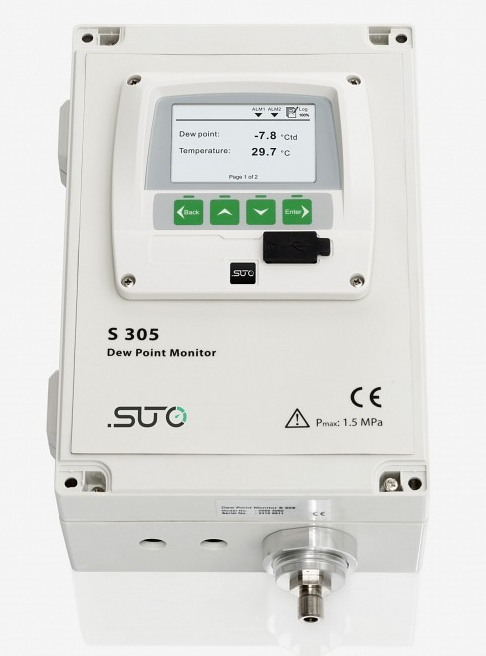

希爾思 S305 露點監控儀 (-50 ... +20ºC Td/ -20ºC ... +50ºC Td)

冷凍式干燥機是世界范圍內壓縮空氣系統中最常用的干燥機。但如果干燥機沒有達到預期的干燥效果, 濕空氣帶來的后果可能會非常嚴重：管道生銹，用氣設備無法正常運作，以及對產品質量產生負面影響。希爾思 S305 露點監控儀可以作為露點測量監控設備，在露點值沒有達到預期范圍時給出警報。希爾思 S305 露點監控儀是集測量和顯示于一體的露點監控儀，通過6mm軟管和快速接頭與壓縮空氣系統相連。露點測量部份和顯示器一起安裝在一個IP65的堅固外殼中，可以選擇掛墻安裝或者面板式安裝。儀表可以選擇預警和主警報兩個警報級別，可用作光電警報或繼電器輸出。希爾思 S305 露點監控儀可以為客戶提供簡單和經濟實惠的露點監控。

希爾思 S305 露點監控儀特點
兩種型號：-50 ... +20°C Td 和-20 ... +50°C Td
即插即用(完整方案)
通過 6 mm 軟管連接壓縮空氣
電源: 100 ... 240 V 交流或者24 V 直流
掛墻式或者面板式安裝
精度: ±2°C 露點
IP65外殼,在復雜工況下也可提供良好的防護
4 ... 20 mA 信號輸出到PLC 或者SCADA 系統
可設置預警和主警報:
- 光學警報: 紅屏閃爍
- 2個繼電器警報輸出
希爾思 S305 露點監控儀技術參數

測量范圍	A: -50 ºC ... +20 ºC B: -20 ºC ... +50 ºC
精度	1°C ... 2 ºC
壓力范圍	-0.1 ... 1.5 MPa
電源	100 ... 240 AC / 10 VA
測量氣體	非腐蝕性氣體
環境溫度	-10 ºC ... +40 ºC
運輸溫度	-30 ºC ... +70 ºC
響應時間	t90 < 30 秒 (下降),< 10 秒 (上升)
輸出信號	4 ... 20 mA 2 繼電器,230 VAC / 3 A
氣體連接	6 mm氣體軟管快速連接
電纜接線孔	2 個電纜接線孔:用于電源和傳感器電纜
外殼	鋁合金,ABS
保護等級	IP65
傳感器保護	不銹鋼燒結帽孔徑大小< 30 μm
電磁兼容性EMC	符合 IEC 61326-1

希爾思 S305 露點監控儀訂貨號

訂貨號	名稱
D699 3050	S305露點監控儀,-20 °C ... +50 °C,6 mm 軟管快 速連接,G 1/2” 螺紋,50 bar,1 x 4 ... 20 mA,電源100 ... 240VAC,2 繼電器輸出
D699 3051	S305露點監控儀, -20°C ... +50 oC,6 mm 軟管 快速連接,G 1/2” 螺紋,50 bar,1 x 4 ... 20 mA,電源24VDC,2 繼電器輸出
D699 3052	S305露點監控儀,-50 °C ... +20 °C,6 mm 軟管快 速連接,15 bar,1 x 4 ... 20 mA,電源100 ... 240 VAC,2 繼電器輸出
D699 3053	S305露點監控儀,-50 °C ... +20 °C,6 mm 軟管快 速連接,15 bar,1 x 4 ... 20 mA,電源24 VDC,2 繼電器輸出
C198 0005	不銹鋼燒結帽孔徑大小< 30 μm
A554 0024	報警裝置,紅色燈及蜂鳴器報警,壁掛式(使用S 305的繼電器輸出觸發報警)
A554 0025	報警裝置,紅色燈及蜂鳴器報警,安裝在S 305外殼上部(使用S 305的繼電器輸出觸發報警)
