日置 BT3554 蓄電池測試儀
日置 BT3554 蓄電池測試儀更快速的判斷鉛蓄電池的劣化情況,從測量到保存的時間縮短了60％※(約2秒)和以往機型相比(3554),使用平板電腦和手機制作簡單的報告
日置 BT3554 蓄電池測試儀具備降噪技術,UPS工作狀態下也能準確測量
※合格判斷的閾值因電池的制造商、種類、容量而異。新品或合格品的電池內部電阻/端子電壓需要事先進行測量。
※開放型(液體型)鉛蓄電池或堿性蓄電池與密封型鉛蓄電池相比，因其內部電阻的變化較少，有時會難以判斷劣化情況。
使用新型測試線，即使在狹窄處也能深入配電盤。
測試線形狀趨向于更加容易接觸電極端子，并能更快的測量多個電池。正是L型的形狀設計滿足了這個需求。L2020針型測試線另售選件

日置 BT3554 蓄電池測試儀快速保存數據、在現場生成報表/報告
只需讓引腳接觸端子即可輕松保存數據無需操作開關，測量值穩定后即可自動保存。從引腳接觸端子到自動保存只需2秒，與之前的機型(3554)相比 縮短了60%
傳送讀入的數據、從現場報告,在現場生成報表,保存在BT3554內存的數據通過USB通訊傳送至平板·PC
專用應用程序的獲取方法
●平板·智能手機,使用iPhone®, iPad® 等時可從Apple商店下載，使用AndroidTM終端時可從Google PlayTM商店下載。
●電腦,可從附帶的CD-R光盤或本公司官網下載

關于使用4端子測量獲取的測量值(不同測試線對測量值造成的影響)在鉛蓄電池等測量中，根據測量對象使用不同測試線會發生測量值的偏差。造成這種測量值不同的原因是由于使用的4端子測量探頭的前端形狀和尺寸導致的，因此不論使用哪個探頭測量的值相對所用的探頭都為真值。
利用電阻值經過時間變化判定電池劣化的情況時，請使用相同尺寸形狀的測試線。
測量值的不同是由于所用測試線的電流施加探針與電壓檢測探針的距離(尺寸)不同而引起的物理現象。電池端子部分的電阻與電池的內部電阻相比相對的越大表現得越明顯。右圖為測量鉛蓄電池情況下的模式圖，顯示由于探針間隔的不同導致檢測電壓發生差別
日置 BT3554 蓄電池測試儀特點
更加快速的判斷鉛蓄電池劣化情況.從測量到保存最快2秒，和舊機型（3554）相比縮短了60%
測量?jī)?nèi)部電阻/電壓，并瞬間判斷劣化狀態（合格、警告、不合格）
搭載降噪技術，提高抗干擾性
※判斷合格與否的閾值會根據電池的生產廠家、種類、容量等的不同而不同。需要重新測量新品或者合格品的電池的內部電阻/端口電壓。
※開放型（液式）鉛蓄電池或堿性蓄電池和密封鉛酸蓄電池相比，內部電阻的變化較小，有時會較難判斷其劣化情況。
日置 BT3554 蓄電池測試儀技術參數

電阻測量量程	量程3 mΩ (最大顯示3.100 mΩ, 分辨率 1 μΩ)～3 Ω(最大顯示3.100 Ω, 分辨率 1 mΩ), 4檔切換  測量精度: ±0.8% rdg. ±6 dgt. (僅限3 mΩ量程 ±1.0% rdg. ±8 dgt.)  測試電流頻率: 1 kHz ±30 Hz, 干擾頻率回避功能有效時為1 kHz ±80 Hz. 測試電流: 160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程), 開路端口電壓: 5 V max.
電壓測量量程	±6 V (最大顯示±6.000 V, 分辨率: 1 mV)～±60 V (最大顯示±60.00 V, 分辨率: 10 mV), 2檔切換, 測量精度: ±0.08% rdg. ±6 dgt.
最大允許輸入電壓	DC 60 V max.，不能輸入 AC
顯示更新率	約3次/秒
比較器	電阻的第1上限值/第2上限值以及電壓的下限值設置，比較器設置數量200個，判斷結果PASS時蜂鳴，判斷結果FAIL/WARNING時蜂鳴
數據記錄	6000個（時間、電阻值、電壓值、溫度、比較閾值、判斷結果）
通訊接口	USB（數據傳輸至PC/標配專用軟件）
其他功能	溫度測量(-10.0～60.0°C)、調零、保持、自動保持、自動存儲、自動省電、時鐘
電源	5號堿性電池（LR6）×8，連接使用時間：約8.5小時
體積及重量	192W × 121H × 55D mm, 790 g (含電池)
附件	調零板 ×1, 使用說明書 ×1, 應用軟件CD ×1, 開機選項貼紙×1, 攜帶箱×1, 5號堿性電池(LR6) ×8, 保險絲×1, USB連接線×1, 針型測試線9465-10 ×1, 掛繩×1

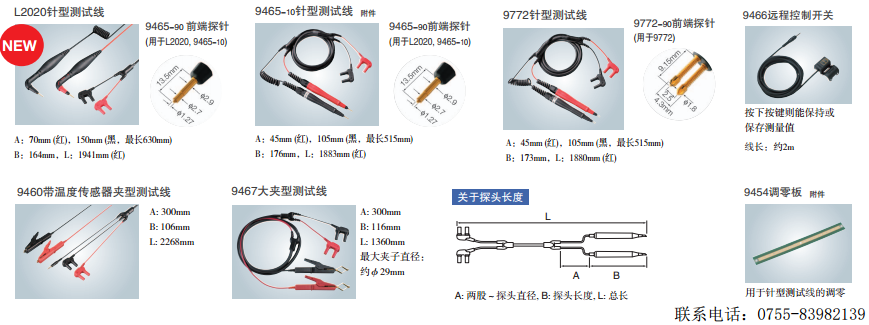

日本日置 BT3554 電池測試儀測試線
針型測試線L2020 A:70mm (紅), 150mm (黑,最長630mm), B:164mm, L:1941mm (紅)
針頭 9465-90 9465-10頂端交換用(1條)
針型測試線 9465-10 標準附件, 2叉-探頭之間:80cm (紅）140mm (黑，最長550mm), 線長: 1.9m
針型測試線 9772 2叉-探頭之間:80cm (紅）140mm (黑，最長550mm), 線長: 1.9m
針頭 9772-90 9772頂端交換用(1條)
大夾型測試線 9467 2叉-探頭之間:30cm, 線長: 1.1m (非CE標記產品)
遠程控制開關 9466 用于9465-10, 9772
夾型溫度測試線 9460 2叉-探頭之間: 30cm, 線長: 2m
主要用于鉛蓄電池等探頭接觸角度較寬2.5mm間距的雙軸針型
關于探頭長度
A：2叉~探頭間
B：探頭長度
L：總長

BT3554電池測試儀是用于判斷電池的劣化情況。
BT3554不會受到干擾的影響，能夠正確的進行測量，而且安裝了誤判防止功能，能夠有效的防止接觸探頭接觸不良導致的錯誤測量出現。
BT3554的用途:大廈、工廠的UPS（無停電電源裝置）等的設備的維護和檢查
BT3554的特點
改善了抗干擾性，提高了測量穩定性
UPS等設備工作狀態下，判斷驅動電池的劣化時，需要考慮到干擾問題。因?yàn)楦蓴_會讓測量值浮動，從而影響測量的穩定性。我司開發了不會受到干擾影響而進行測量HIOKI獨有技術，并運用到BT3554中。因此，即使工作中的UPS也能實現穩定測量，并且能夠準確的判斷劣化情況。
安裝了防止測量探頭接觸不良導致的錯誤測量的誤判防止功能
在測量電池的劣化情況時，測量探頭的前端需要準確的緊密接觸電池的電極。BT3554上安裝了誤判防止功能，因此可以防止由于探頭接觸不良導致的誤判情況發生。這樣，提高了測量的可靠性。
還有Bluetooth®機型，標配PC應用軟件
這次，還有能和智能手機聯動Bluetooth®機型。
而且，標配能夠在計算機上管理保存在主機內部的數據的軟件。使用該軟件，不僅能夠?yàn)g覽賬表格式的數據，還能簡單的制作圖表和報告。另外，也能進行CSV格式的數據輸出。
※Bluetooth®是Bluetooth SIG,Inc.的注冊商標授權日置電機株式會社使用。
