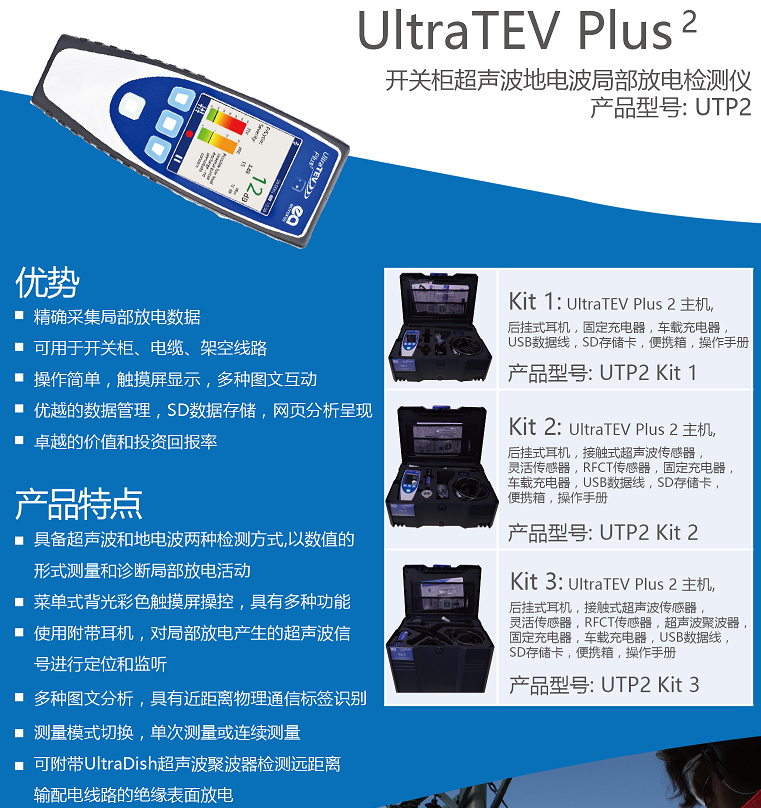

英國EA公司 UPT2 超聲波地電波測試儀
UPT2在獲獎產品手持儀器的基礎上進行了升級，UPT2可以用于中壓/高壓開關設備的PD測量、電纜、架空線；這個第二代的產品被稱作英國EA公司 UPT2 超聲波地電波測試儀。
該解決方案允許客戶：
在開關柜，架空線和電纜等設備上非常容易的進行局部放電的檢測和記錄PD。
幫助用戶理解和分析檢測結果。
存儲、轉移和檢查所記錄的測量信息，以便于以后的分析和狀態趨勢評估。
英國EA公司 UPT2 超聲波地電波測試儀使用 UltraTEV Plus2 檢測局部放電
UltraTEV Plus² 具備三種傳感器，因此它可以通過超聲波方式檢測表面放點，通過TEV 信號檢測內部放電和使用RFCT 附件檢
測電纜局部放電。
TEV/電纜 局放測量
TEV 和電纜局放功能包含不同的局放檢測模式（圖1）。
測量模式，是TEV 和電纜局放測試共有的模式。改模式下，TEV 讀數將以dB 的形式顯示，如果安裝了RFCT 在電纜
局放模式中圖書將以pC 形式顯示。每周期脈沖數 顯示每工頻周期的脈沖數，基于不同的系統頻率(50/60Hz)
嚴重度 顯示短期嚴重度，由TEV 的幅值（mV）和每周期脈沖數相乘得出。在電纜局放模式中，有放電量和每周期脈沖數相乘得出。
最大dB 顯示測量到的最大的dB 值，在電纜局放模式中現實的是最大pC 值。
柱狀圖 柱狀圖現實的是當前的捕捉到的幅值。從右向左刷新UltraTEV Plus2開關柜局部放電檢測儀背景噪音
開關柜外部的電磁波信號同樣可以在開關柜外表面產生電壓。干擾源可能是架空線絕緣子、變壓器套管和較強的廣播信號。
這些干擾源同樣會在另外一些與開關柜沒有電氣連接的金屬表面產生同樣的信號，例如變電站的金屬門，或圍欄。在進行開關柜表面測試之前，測量這些表干擾水平，這可以幫助識別局部放電的背景噪音。
測量 TEV
打開 UltraTEV Plus²，短暫的等待后，會進入主目錄頁面。點擊TEV 圖表，然后可以選擇所需 模式。在使用其他高級功能之前，診斷模式通常是最先使用的模式。當發現信號后，再使用其它模式。
進行測量時，手持UltraTEV Plus²垂直接觸設備的金屬表面進行測量，如右圖所示。讀數將顯示在屏幕上，診斷信息 根據幅值和每周期脈沖數會做出不同的調整。請注意，一旦傳感器離開設備表面，讀數將會消失。
UltraTEV Plus2開關柜局部放電檢測儀電纜局放測試
進行電纜局放測試時，RFCT 應該連接到UltraTEV Plus²。RFCT 所使用的智能接口位于設備的左側。RFCT 的具體安裝要求
使用RFCT 對中壓電纜進行局放測試時，要求RCFT 直接安裝在電纜的接地線上。帶卡口的RFCT（射頻電流互感器）能非常方便的卡在接地線上。使用這種方法可以避免電纜斷開或者中斷供電進行在線的測試。
測試XLPE（聚氯乙烯）電纜時，用戶通常可以很方便的安裝RFCT 到接電線或者電纜主導體上。接地線通常會單獨接出電纜終端箱，以方便測試。
測試PILC（油紙絕緣鉛覆）電纜時安裝RFCT 會出現困難，因為電纜和開關柜的接地可能會綁在一起。另外一些老舊的PILC 電纜會使用澆注的電纜箱，這很少見。
測量電纜中的局放
打開UltraTEV Plus²，短暫的等待后，會進入主目錄頁面。把RFCT 安裝到被測電纜的接地線上，使用附帶的電纜連接RFCT 到UltraTEV Plus²。在主菜單 上回現實電纜局放的圖標，位于通常現實TEV 模式圖標的位置。

英國EA公司 UPT2 超聲波地電波測試儀

暫態地電壓測量
傳感器：	容性
測量范圍	0-60dBmV
測量帶寬	3-80 MHz
分辨率	1dB
精度	±1dB
最多每周脈沖數	1226
最小脈沖計數水平	10 dBmV

超聲波測量
傳感器	超聲波
測量范圍	-7dBµV to 68 dBµV
分辨率	1dB
精度	±1dB
靈敏度	-65dB (0dB = 1volt/µbar RMS SPL)
中心頻率	40 kHz
傳感器直徑	16mm

高頻電流測量
使用溫度	-20 - 50 °C
濕度	0 - 90 % RH 不凝露
IP 等級	54

特高頻(UHF)測量
傳感器	特高頻
帶寬	47-1000MHz
分辨率	1dB
精度	±1dB

主機
外殼	單色真空成型塑料
屏幕	3.5” TFT 背光觸摸屏
分辨率	640×480
指示器	充電指示 LED
控制	4×按鈕
接口	Micro USB 接口 2×擴展接口

充電器
額定電壓	100 – 240 AC
電源頻率	50 - 60Hz
充電輸出電流	2 A
充電電流電流	1.86 A @ 4.2V
體積大小	61.89mm × 39mm × 32.3mm
重量	65g (大約.)
使用溫度	0 - 40°C
使用濕度	20% – 85%
儲存濕度	5% – 95%

電池
內置電池	3.7V, 6.6Ah 可充電
典型使用時間	大約 8小時
電池保護	不使用時5分鐘后自動關機
充電時間	大約6小時

整機使用環境
使用溫度	-10 --- +40 °C
濕度	0 - 90 % RH 不凝露
IP 等級	54
