美國DESOO 19784指針式重錘 靜電電阻測試儀

測試點到點電阻，接地電阻，體積電阻，符合IEC61340-2-3，EOS/ESD 4.1/6.1規范
測試電壓：10V/100V自動或固定10V
測試時間：即時
測試量程：10E3～10E13?
讀數顯示：指針式
LED燈指示材料屬性：靜電導體，靜電消散體，靜電絕緣體
測試精度：±1/2十進位
標配1對5磅重錘電極（貨號50003）

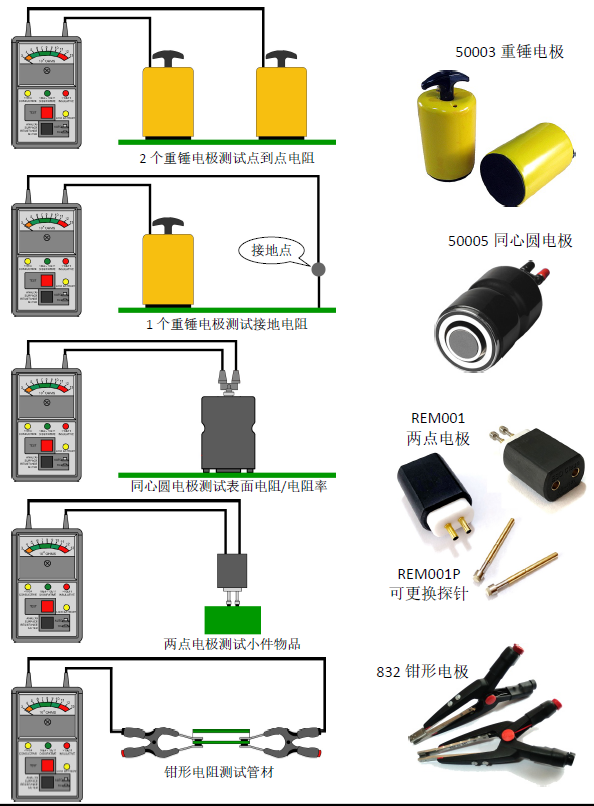

選配同心圓重錘電極測試表面電阻/表面電阻率
選配兩點電極測試小件物品靜電電阻
選配鉗形電極測試管材或不規則物品靜電電阻

DESOO 19784 靜電電阻測試儀測試操作

DESOO 19784 靜電電阻測試儀測試操作
把電池裝入測試表,放置在水平桌面,指針如果沒有在左邊“3”的刻度,用螺絲刀旋轉“調零孔”使指針正對“3”的刻度。連接測試表和電極。 按住紅色 TEST測試鍵,指針指示測試結果,讀數單位Q.

黃色LOW BATTERY 電量燈亮表示電池低于5.5V, 需要更換電池以保證測試精度
切換鍵處于高位(AUTO),自動選擇10V或100V測試電壓
   阻值小于10⁶ 歐,采用10V測試電壓
   阻值大于等于10⁶ 歐,采用100V測試電壓
切換鍵處于低位(10V),只采用 10V測試電壓
儀器中間有3個彩色 LED燈,分別指示靜電導體、 靜電消散體、 靜電絕緣體
   測試結果《10⁴ 歐,黃色LED燈亮,表示被測物體為靜電導體
   測試結果在10⁴ - 10¹¹Ω歐之間,綠色LED燈亮,表示被測物體為靜電消散體
   測試結果》10¹¹Ω歐,紅色LED燈亮,表示被測物體為靜電絕緣體

DESOO 19784 靜電電阻測試儀配件

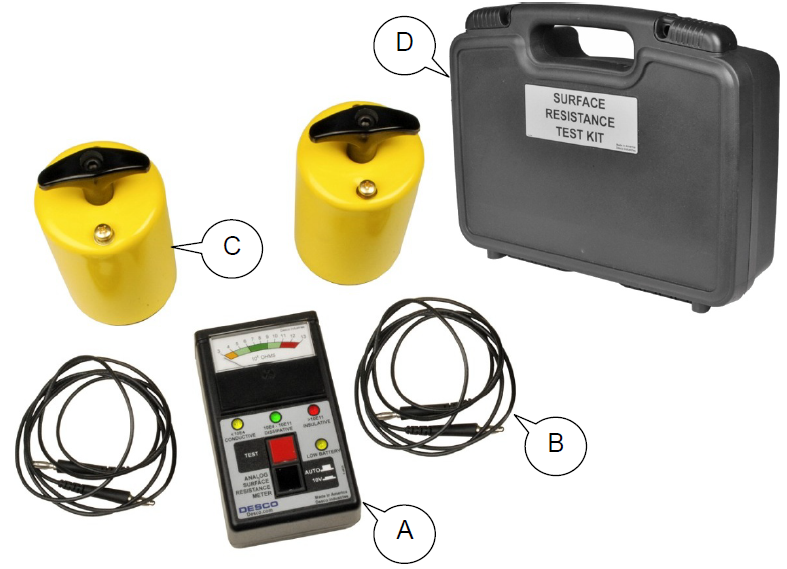

19784：重錘電阻測試套件，包含以下物品
部件貨號：19786，測試表，1個
部件貨號：50003，重錘電極，2個
部件貨號：19785，測試連接線，2條
部件貨號：N/A，手提箱，以上所有物品裝在手提箱內

選配
50005：同心圓重錘電極（含BNC轉接頭）
REM001：迷你型兩點電極
ZPE-050：長柄型兩點電極
832：鉗形電極（1對）

標配50003重錘電極(1對)
令 測試表面點到點電阻、接地電阻
重量2.27KG,70mm(直徑)x 135mm(高)
橡膠墊直徑:63mm

選配50005同心圓電極(包含BNC轉換接頭)
ANSI/ESD STM11.11,IEC 61340-2-3規范
測試材料表面電阻,并根據轉換系數得出表面電阻率
2.5公斤重,67mm(直徑)x 120mm(高)
內圓橡膠墊直徑:30mm
外環橡膠圈內直徑:57mm
電阻一電阻率轉換系數:x10(儀器讀數為阻值,乘10為電阻率)

選配REM001兩點電極
ANSI/ESD STM11.13,IEC61340-4-10規范
測試小件材料的電阻
橡膠墊直徑:3mm
2個橡膠墊中心距:6mm
REM001帶保護蓋,探針可拔插更換

選配832鉗形電極
SAE J1645規范
測試不規則材料的電阻
紅色端夾鉗橡膠墊:6mm x6mm
黑色端夾鉗橡膠墊:6mm x 3mm
橡膠墊電阻率:0.08 Q-cm
鉗夾咬合力:4.5公斤
