200HVS-5數顯小負荷維氏硬度計安全警告
1. 儀器在使用中要可靠接地，否則會對操作者帶來危險。
2. 工作電壓必須符合儀器輸入電壓，過高電壓輸入會損壞儀器。
3. 更換電源保險絲、燈泡及清潔儀器必須關掉電源，拔下電源線。
4. 請勿使儀器接觸到鹽水、腐蝕性液體、水等，如果濺入，請用軟布擦拭干凈。
5. 當使用酒精、乙醚液體擦拭儀器時應注意防火，并且擦拭完后待液體揮發干凈再使用儀器


200HVS-5數顯小負荷維氏硬度計注意事項

1. 對儀器金屬件的清潔需用軟布，蘸少許中性清潔劑或輕質油，輕輕擦拭需清潔的部位，清潔劑使用不能太多，否則會滲入到儀器內部，造成零件生銹。
2. 對光學鏡頭、光學鏡片的清潔，需用擦鏡紙或長絲棉蘸酒精乙醚混合液。禁止使用其它重質油擦拭。否則易使鏡頭沾上油霧層。
3. 金剛石壓頭是儀器的核心，操作要十分小心。因此工作臺上不能有高于壓頭的障礙物，否則將會碰傷損壞壓頭。
4. 金剛石壓頭應保持清潔，當沾上油污或灰塵，可用脫脂棉蘸工業酒精，在壓頭頂尖處輕輕擦拭干凈。
5. 新壓頭安裝，請將壓頭標記刻線正對操作者裝入，裝入后打一壓痕，通過測微計觀察壓痕對角線XY方向是否正確，如不正確旋轉壓頭進行調整。
6. 測試前，請用酒精擦拭試件表面及工作臺面。


概述
200HVS-5數顯小負荷維氏硬度計是機械、光學、計算機技術相結合的新型硬度測試儀器?？捎糜跍y(cè)定黑色金屬（不包括鑄鐵）及有色金屬的維氏硬度。由于該機的試驗力較小，特別適用于測定薄小零件及表面鍍層的維氏硬度。
本硬度計能自動計算、儲存、顯示、打印硬度值；還可進行多種硬度轉換；努氏硬度試驗，極大的方便了用戶的操作使用。
本硬度計具有測試精度高、準確、性能可靠、智能化程度高、壓痕小、對試樣無損傷等特點。
帶有RS232接口。用戶可自行與計算機相互通訊操作、數據存儲；還可配套使用CCD圖像處理軟件，對試驗壓痕進行全自動處理，其功能強大，是現階段較為理想的測試儀器。




二、200HVS-5數顯小負荷維氏硬度計試驗原理
將具有一定形狀的金剛石角錐壓頭在一定的試驗力作用下，壓入被測試件表面，試驗力按規定保持一定的時間后卸除，然后測量所得壓痕對角線長度，根據對角線之長度查表或代入公式求得硬度值（本硬度計自動計算硬度值，不必查表或代入公式求得硬度值）。
維氏硬度，采用兩對面角為136°的正四棱角錐體為壓頭，其計算公式為：

圖一

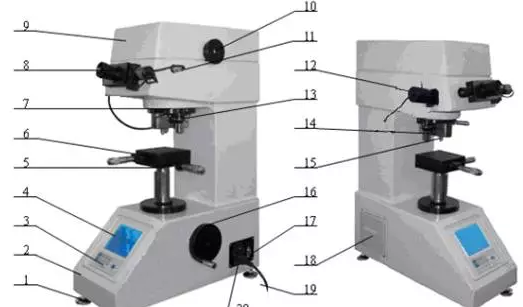

1. 調整螺釘 2. 機身 3. 薄膜按鍵 4. 顯示屏
5. 升降絲杠 6. 座標試臺 7. 轉動頭 8. 測微計
9. 上蓋 10. 變荷手柄 11. 測微計插頭/座 12. 光源
13. 10倍物鏡 14. 40倍物鏡 15. 壓頭 16. 升降手輪
17. RS232接口 18. 打印機 19. 電源線 20. 電源開關

（二）、 200HVS-5數顯小負荷維氏硬度計顯示與控制界面



四、技術參數
1、 試驗力（共八級）
1.961、 2.942、 4.903、 9.807、
19.61、 24.52、 29.42、 49.03N
（0.2、 0.3、 0.5、 1.0、
2.0、 2.5、 3.0、 5.0kgf）
2、測量范圍：5~3000HV
3、光學系統
物鏡: 10X， 40X
目鏡: 12.5X
總放大倍數: 125X，500X
4、測量精度：±0.01um
5、保荷時間0～99秒
6、試件最大高度：130mm，壓痕中心至機壁距離110mm
7、 座標試臺尺寸：100×100mm
8、 座標試臺行程：25×25mm
9、 座標試臺分度值：0.01mm
10、 光 源：6V/5W
11、 語 言：中、英
12、 電 源：220V、50Hz（110V/60Hz）
13、 整機功耗：≤50W
14、 外型尺寸：486×337×657（長X寬X高）
15、 重 量：68kg


五、200HVS-5數顯小負荷維氏硬度計安裝、調試
（一）、環境及要求
1．環境要求：室溫20°±10°濕度≤70% 、 無振動、清潔、無腐蝕性氣體。
2. 電壓要求：220V±10％（110V/60Hz特殊訂貨）。
3. 穩固的安裝臺（臺面尺寸不得小于550X250，高度以操作舒適而已）,臺面上應作出供絲杠通過的孔φ70mm見（圖四）。
（二）、安裝（見圖四）
1. 拆去捆扎帶；
2．旋轉手輪，降下絲杠，取下墊塊；
3. 裝入四只調整螺釘；


4、取下上蓋（圖五）

5．卸除砝碼架螺釘（見圖六）；

6．卸除砝碼蓋緊釘（見圖六）；
7．取下砝碼蓋（見圖六）；
8. 見（圖七），掀起砝碼筒，擰出定位螺柱；

9. 放下砝碼筒，裝入砝碼（見圖八、圖九）；
注意：砝碼軸上的兩個定位銷必須分別落在杠桿孔上的定位槽內！


10. 裝好砝碼蓋，擰緊砝碼蓋緊釘，蓋好上蓋（見圖九）；
11．掀起砝碼護蓋，觀察水平泡，旋轉四只調整螺釘
將硬度計調止水平,見（圖十）；

12. 裝入測微計，插入測微計插頭；
13．裝入座標試臺,插入電源插頭；
14. 在接地標志出接好地線。
六、200HVS-5數顯小負荷維氏硬度計操作使用
（一）、試驗前的準備
1．試樣
（1）、試樣的試面必須為光滑面，不得有氧化物及外來污物，試驗面的表面粗糙度必須保證壓痕對角線能精確的測量，一般Ra不得大于0.2um。
（2）、在試樣的制備過程中，應盡量避免受冷、熱加工等對試樣表面的影響。
（3）試樣或試驗層的厚度至少應為壓痕對角線平均長度的1.5倍，試驗后試樣背面不應出現可見的變形痕跡，試樣厚度、預計硬度值，按下式選擇適當?shù)脑囼?yàn)力F。

式中： F—— 待選用的試驗力
h ——試樣、試驗層厚度
HV——預計硬度值（kgf/m㎡ )
如果計算的試驗力在二級試驗力之間，那么應選用較小一級的試驗力。
試驗力選好后，轉動變荷手柄，選擇所需的試驗力。
2、試臺選擇
本硬度計帶有多種試臺，都可安裝在座標試臺上，以適應各種形狀試樣的試驗需要。因此，當選擇好合適的試臺后，先用汽油擦凈表面油脂，然后用4只M5X10的圓柱頭螺釘將其固定在座標試臺上。
3、選擇試驗力保持時間
試驗力的保持時間對黑色金屬一般為10～15秒，
對有色金屬為30±2秒。
4、物鏡倍率選擇
當被測試驗壓痕為：≤0.2mm時，選用40X
＞0.2mm時，選用10X
（二）、試驗參數預置
打開電源開關，照明燈、LCD顯示板亮。
參照“試驗前的準備”進行試驗選擇、硬度計參數設置，見（圖十一）。

（1）.按“時間”鍵，LCD顯示板中即可出現對話框,通過“” “”選擇試驗力保持時間，LCD顯示板顯示選擇的保荷時間，點ok。
（2）.按打印鍵，LCD顯示板中即可出現對話框,通過“” “”選擇打印機的開/關，點 ok。
（3）. 按語言鍵，LCD顯示板中即可出現對話框,通過“” “”選擇中文/英文語言，點 ok。
（4）. 按HV/HK鍵，LCD顯示板中即可出現對話框,通過“” “”，點進入維氏、努氏試驗選擇（本機只帶維氏壓頭，用戶如需做努氏試驗，可與制造商聯系特殊訂貨。
（5）. 按統計鍵，LCD顯示板中即可出現對話框,通過“”
“”選擇統計功能的使用。
a. 當選擇“關”，點即可顯示界面；
b. 當選擇“開”，點即可顯示界面；
c. 通過“” “” “” “”選擇統計次數、域值（硬度值上限、下限），選擇完畢點，回到主界面；
注：以上設置完成后，硬度計自動保存并記憶，操作者可隨時修改！
（三）、試驗
（1）. 將被測試樣擦拭干凈，放置于試臺上，（應保證試面與主軸軸線垂直）。見（圖一）
（2）.旋轉變荷手柄，選擇合適的試驗力。
（3）.將10X物鏡轉到正前方，旋轉升降手輪，使物面離物鏡下端面約8mm，邊慢慢轉動升降手輪，邊通過測微計目鏡中觀察，直至看到試樣表面清晰的加工痕跡。
旋轉測微計目鏡，將分劃板刻線調止清晰。
（操作者在使用過程中，可通過“ ” “”亮度增強/減弱鍵，隨時調節照明光源亮度，選擇舒適的視場照明亮度。）
（4）.將壓頭轉至正前方，按加荷鍵（如壓頭不在工作位置，按加荷鍵，加卸荷電機不工作），隨之自動完成試驗力“施加—保持—卸除”過程。
（5）.將已經選擇好的物鏡旋轉到正前方（物鏡旋轉到位，系統自動記憶物鏡放大倍數，以備硬度值計算），進行壓痕測量。


（a）. 見（圖十九）通過目鏡觀察，旋轉兩手輪，移動測微計中的兩條刻線，待二條刻線完全重合時，按動清零鍵，即進入記數狀態（見圖二十）。

注：本條操作不必每點測量都進行，在試驗過程中作為零位校準，但再開機后必須進行，否則不進行硬度值計算！
（b）. 通過目鏡觀察試驗壓痕，若不清晰，旋轉升降手輪進行微調，直至清晰；
（c）. 旋轉微動手柄，使測微計的一條刻線與壓痕的一角相切；
（d）. 旋轉測微手輪，使另一條刻線與壓痕的另一角相切，見（圖二十一）；

（e）. 按一下讀數按鈕，隨之LCD顯示板中便顯示一個壓痕對角線長度
(f). 將測微計順時針旋轉90°，重復（c）～（d)步驟，再按下讀數按鈕，隨之液晶顯示板中顯示出另一對角線長度d2= 36.14 ,同時顯示被測試樣的硬度值HV= 710.9 HV0.5 。
一個循環試驗結束。
※ 如果被試表面為曲面，則從曲面上測得的硬度值應按附錄A進行修正。

（四）、硬度轉換
按HV/HK鍵，LCD顯示板即可出現（圖二十二a）界面，通過“” “
” ，選中“HV”，點ok（進入當前維氏硬度值與其它硬度標尺的轉換），即可出現如（圖二十二）對話框,通過“” “” 選中需轉換的硬度標尺如HRC，點ok即可顯示轉換后的硬度值。


七、200HVS-5數顯小負荷維氏硬度計維護、調整

(一)、壓痕偏移調整
硬度計因運輸、震動、壓頭裝卸、長期使用等各種因素，均會造成壓痕位置對壓頭中心位置的偏離，如果壓痕在80％視場范圍內，屬于正常范圍內。如果偏離太大，可通過移動座標試臺將壓痕調到中央進行測量，用戶也可通過下述方法進行調整，見（圖二十三）。


將物鏡轉到工作位置， 通過目鏡觀察剛打出的壓痕：
（1）. 如壓痕偏視場上方，逆時針旋轉螺釘2，同時順時針旋轉螺釘1，三只螺釘相互配合，使壓痕成像居中后鎖緊，見（圖二十四）。
（2）. 如壓痕偏視場下方，逆時針旋轉螺釘1，同時順時針旋轉螺釘2，三只螺釘相互配合，使壓痕成像居中后鎖緊，

（3）. 如壓痕偏視場左方，逆時針旋轉螺釘1、3，同時順時針旋轉
螺釘2，三只螺釘相互配合，使壓痕成像居中后鎖緊，見（圖二十六）。
（4）. 如壓痕偏視場右方，逆時針旋轉螺釘3，同時順時針旋轉螺釘1、2，三只螺釘相互配合，使壓痕成像居中后鎖緊，見（圖二十七）。
（二）、更換燈泡
（1）. 關閉電源，松開緊釘1，拔下燈罩部件，松開緊釘2，取出后蓋、隔圈，見（圖二十八）。

（2）取出燈室見（圖二十九）
（3）. 旋出壓圈，取下隔圈，更換新LED燈，見（圖三十）。
特別說明：紅色線是“+”。

（4）.接好線后將部件復原。
注意：兩端焊線一定要對準在兩隔圈槽內。

(三)、更換打印紙
缺紙指示燈閃爍，提示打印機缺紙，需更換打印紙，見（圖三十一）。



1. 打印紙規格
l 熱敏紙卷，紙寬57.5±0.5mm。
l 外徑小于φ50mm，內徑φ10mm。
l 紙厚0.065mm，紙質53-64g/㎡。
2. 更換打印紙步驟
（1）. 打開打印機蓋板，見（圖三十二）；
（2）. 取出打印機卷紙軸，裝入打印紙后復原，
見（圖三十三）；
（3）. 將紙頭引入卷紙輥，按走紙鍵，當紙走出一段，再按走紙鍵，紙從輥輪正前方露出，見（圖三十四）。
（4）. 將紙穿過打印機蓋的出紙口，合上蓋板，見（圖三十五）。

（5）清洗打印機頭
打印機使用一段時間后會出現打印字跡不清晰、模糊，應對打印頭進行清洗。清洗步驟如下：
（a）. 關掉電源；
（b）. 打開打印機蓋板，拿出打印紙卷，抬起機頭抬桿，將機頭抬起，見（圖三十七）；
（c）. 用脫脂棉蘸少許無水酒精，輕輕涂抹機頭表面，見（圖三十八）；
（d）. 待酒精完全揮發，放下機頭抬桿，將打印機復原。


（四）更換電源保險絲
（1）. 關掉電源，拔下電源線；
（2）. 用一字螺絲刀插入接頭的中部，把保險絲座撬出, 見（圖三十九）；
（3）. 裝好保險絲，并將其復原。
