徠卡ICR80建筑BIM版全站儀在機電安裝中的應用

在建筑工程中，機電設備逐漸成為重點，人們對現在建筑中的機電設備要求也逐漸提高。所以我們?cè)跈C(jī)電設備的安裝與施工中，著重考慮工程的質量問題，完善施工的技術和加強對此的管理，進一步發展、更新和提高施工的技術，并且提高管理人員、操作人員和施工人員的能力與技術，以保證整個工程的質量。在機電設備的安裝施工中，要盡量降低工程施工的費用和成本，增加社會及工作單位的經濟效益。

機電BIM模型，項目背景
某建筑公司的建筑項目目前土建部分已經完成施工，進入到機電安裝階段，該項目是其集團公司的典型項目，且機電工程的工作量比較大，公司領導及項目經理希望在機電安裝工程中能有所突破，既能提高安裝的效率，又在這方面有技術創新。其了解到BIM放樣技術在機電放樣中應用較為典型，隨攜帶設備前往進行技術交流。

徠卡ICR80建筑BIM版全站儀案例過程
1、使用Leica Building Link插件將控制點和支吊架放樣點數據批量從Revit模型中抓取出來并導入到CC66手簿中，單層的機電支吊架的安裝數量大概為6000個。
Leica BuildingLink批量提取放樣點

2、利用在模型中提取柱中心點作為控制點，使用儀器的后方交會的方法進行設備定向；
施工現場利用結構柱中心作為控制點進行儀器定位

3、利用徠卡ICR80的自動放樣功能進行機電支吊架點位放樣，在放樣出支吊架的平面位置的同時發現高程的施工誤差

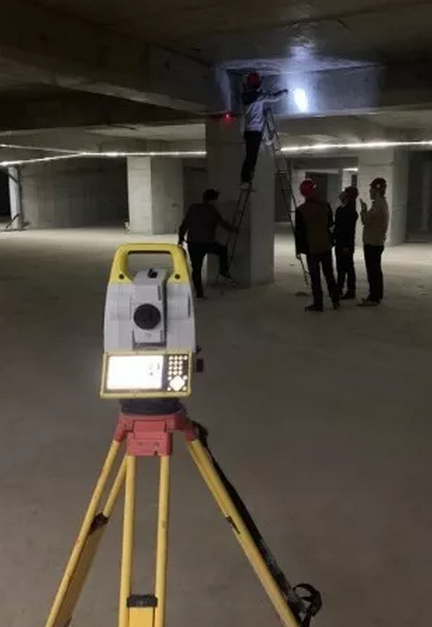

利用徠卡ICR80現場進行支吊架點位放樣
徠卡ICR80建筑BIM版全站儀應用總結
該項目單層機電放樣點大概有6000點，利用Leica Building Link可批量提取放樣點，既快速又準確；

利用徠卡ICR80進行機電管線放樣，從室內到室外，全程作業不需要攜帶圖紙，實現了無紙化的辦公流程；

傳統的機電管線放樣都是人操作儀器來完成，利用徠卡ICR80進行機電管線放樣實現了儀器驅動人的轉變，更加智能
