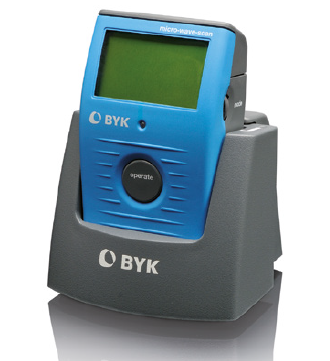

德國BYK4824微型桔皮儀
測量桔皮與鮮映性,現在您已能夠在小部件或高曲率部件的表面測量桔皮和鮮映性了: 汽車附加部件如保險杠、油箱蓋、后視鏡外殼、門把手、門飾條或者摩托車部件。
德國BYK4824微型桔皮儀特點
用于曲面和小部件
曲率 > 300mm
樣品最小尺寸: 25mm x 40mm
測量路徑長度可選: 20, 10甚至5cm
測量面積: 4mm x 路徑長度
儀器在樣品表面不移動就可測量 DOI
與桔皮儀 DOI 的數據對照性良好，DOI 是汽車工業表面外觀測量的標準
儀器小到可以置于您的手掌中
體積小、重量輕
新型可選擇功能的滾輪，按操作按鈕進行測量
大顯示屏: 完整的統計結果顯示和字母名稱輸入
在可選擇的記憶區內儲存2000個數據
儀器置于底座上時可對充電電池塊充電和將數據傳輸至計算機
使用充電電池塊或者標準堿性電池
smart-chart 軟件作專業的分析、文檔處理和數據管理測量
客觀和可信賴的表面外觀數據
按波長繪出的結構譜線提供表面各種大小波紋的詳細信息
與視覺感受高度相符
能分析表面外觀改變的原因
DOI - 鮮映性: 客觀的測量，不受涂料體系和工件曲率的影響選擇模式...
隨時準備測量
儀器的操作使用一個可充電的鋰電池塊。多功能底座可自動對充電電池充電和將測量數據傳輸至個人電腦。另外，也可選擇使用2節標準堿性電池或可充電電池用于測量操作 – 可做大約1000次測量。

型號	AW-4824微型桔皮儀
高光澤表面	du< 40，線性范圍
結構譜線	du < 0.1mm Wa 0.1-0.3mm Wb  0.3-1.0mm Wc  1.0-3.0mm Wd  3.0-10.00mm
掃描長度/測量標尺	20cm:du，Wa…Wd，L，S，DOI 10cm:du，Wa…Wd，L，S，DOI 5cm:du，Wa…Wd，L，S，DOI 0cm:du，Wa…Wd，DOI
重現性 1 重復性 1	12%或 > 1.2 8%或 > 0.8
清晰度	375個點/ cm
與表面的距離	15 ± 2 mm
與表面的角度	垂直±2°
物體曲率	半徑>300 mm
最小樣品尺寸	25mm X 40mm
掃描長度	5/ 10 / 20cm
掃描速度	50至150 mm/秒
內存	2000個讀數
光源	激光二極管；LED
激光能量	<1mw (激光等級2 )
尺寸	70X120X40mm(2.7X4.7X1.6in)
重量	250g(0.6Ibs)
電源	可充電電池塊或2節AA五號電池(堿性或可充電),大約1000次測量
接口	串口RS 232
溫度范圍	操作：+10°C至40°C(+ 50°F至104°F) 儲存：0°C至60°C(+ 32°F至140°F)
相對濕度	在35°C(95°F)下最高85%不結霜

德國BYK4824微型桔皮儀基本配置：
儀器主機帶測量口保護蓋，證書，參考標準板，帶2份許可證的 smart-process 軟件供下載，充電與數據傳輸?shù)鬃?USB 接口電纜，2節可充電的鋰電池塊，用于 AA 電池的電池座，2節電池，操作手冊，攜帶箱，培訓
系統要求：
操作系統：Windows® 7 SP1，
8.1或10Microsoft® .NET Framework 4.5.2
硬件：Core 2 Duo，2.5 GHz（建議使用 i7 或同等處理器）
內存：4 GB RAM（建議使用8 GB 內存）
硬盤容量：2 GB（安裝時）
顯示器分辨率：1280 x 1024像素或以上
接口：可用 USB 接口

德國BYK4824微型桔皮儀培訓
BYK-Gardner 為您提供的不僅僅是一臺簡單的儀器。我們將教您如何操作桔皮儀系統，并且?guī)椭玫乩斫獗砻鏈y量。最后，您能方便地使用桔皮儀，為您節約時間和金錢; 同時也提高您的產品質量。因此，購買本儀器，將提供包括以下課程的一天培訓:
1. 桔皮及鮮映性 (DOI) 原理
桔皮和鮮映性的視覺接受與儀器測量
數據解讀: 如何利用結構譜線來優化工藝過程／材料參數
2. 操作和軟件培訓
建立一個“編排檔案”以編制一項例行的測量程序
利用該“編排檔案”對儀器進行編程，并進行幾個樣品測量
將數據直接導入 Excel®，以便于對單個讀數進行存檔
數據傳送到 smart-chart 軟件中，并保存在常規 QC 數據庫中
使用標準 QC 報告進行數據分析:
– 在涂裝線總結中，只須一眼就可以看出在不同的涂裝中，各種顏色涂料的涂裝結果有何不同
– 趨勢圖顯示在規定的時間范圍內，某一特定區域的質量如何變化的
– SPC 圖表用于對不易控制的顏色及大量使用的部件日常程的控制: xR 圖
– 測量區域概況使用結構譜線進行故障排除
在 Excel® 表格中創建自己的報告
– 將數據庫中的數據轉移至 Excel® 表格中
– 視功能而定，定義 Excel® 表格中的布局
培訓可在一天內進行，也可以分成兩個半天進行。建議將該培訓分成兩個半天:
第一個半天: 原理及基本操作（配置編排檔案，測量并將數據保存至數據庫）。
第二個半天: 3-4周后進行，確保用戶已進行測量，且已將測量數 據 保存到數據庫中。使用客戶專用數據，解釋數據及做標準 QC 報告。

德國BYK4824微型桔皮儀訂購信息可選部件和備件

型號	名稱	內容
4857	充電和數據傳輸?shù)鬃?，桔皮儀4824專用	含 USB 接口線和 100-240V 自適應式充電器
4829	參考用標準板，桔皮儀4824專用	更換件-請聯系您當?shù)胤?wù)部門了解更換事宜
4827	微型桔皮儀電池塊	在底座中能自動充電
4831	smart-chart 軟件	在 Excel® 中分析和作專業文檔處理的軟件
