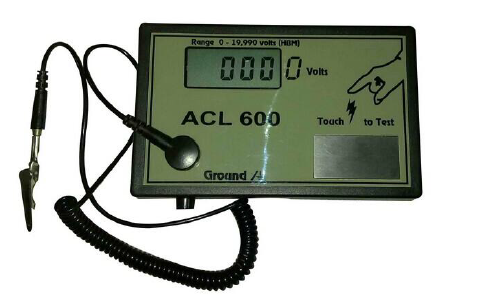

美國ACL-600人體靜電放電檢測儀

ACL-600靜電放電檢測儀是一種新型的、獨特的、直觀的檢測手段，用以檢測人體攜帶的靜電荷量。本裝置可以方便地掛在靜電防護區以外的墻上，以免帶電者無意中闖入靜電防護區。工作人員還會發現本裝置適用于定期檢測他們在防護區內是否產生靜電。

美國ACL-600人體靜電放電檢測儀應用

ACL-600既可用來檢測人體所攜帶的靜電量，也可用來測量兩個人之間的靜電位差，以及驗證腕帶、繞線、接地插頭、專用地板、涂層、工作服、椅子等是否防護有效。ACL-600靜電檢測表是一種性能可靠、簡便好用的靜電指示器，可以保護您寶貴的設備免受靜電危害，從而節省資金。為了保證測量的精度,更重要的為了使工作人員放電至安全界限以下，ACL-600靜電檢測表必須接地使用。接觸測量，然后觀察液晶顯示給出的正、負兩極在0～19,990伏間的靜電電壓值。該儀表在一直保持“打開”的狀態下，一塊電池可使用6個月。每12個月需校準一次。

美國ACL-600人體靜電放電檢測儀校準步驟

1、將1伏電壓輸入接到輸入表上，即0伏接地，1伏接至連接U1(31)的R12端，用數字電壓表檢測這個電壓，并調節VR1，直到讀數與數字電壓表相符（普通的AA電池可作為1伏電壓輸入）。

2、用數字電壓表檢測，將ACL-600接到6.5伏電源上，調節VR2，直到出現"LOBAT"指示。

美國ACL-600人體靜電放電檢測儀技術參數

靜電檢測表問題解答

問：為什么要使用人體靜電放電檢測表(ACL-600)？

答：ACL-600靜電放電檢測儀靜電檢測表是一種監測靜電防護區域的直觀方法。其液晶顯示從1～19,990伏清楚地指示出人體或在防護區域內的生產工人所產生的靜電大小。它也可以作為每天檢查靜電防護區內使用的各種傳導、泄放和防靜電產品功效的辦法。

問：當我觸摸了不銹鋼測量板，表上顯示了一個靜電值，我怎樣釋放掉這些靜電？

答：首先，你必須確實使接地線一端插入4毫米的藍色插孔內，另一端接地；然后，觸摸在“GROUND”字符旁邊的10毫米的接線座，靜電立刻被釋放了。

問：人體靜電放電檢測儀(ACL-600)靜電測量表指示0～19,990伏（人體模式HBM）。顯然，0～9伏由印刷在表的面板上的“0”來表示，10位數由液晶顯示的第一位來表示，依此類推。可是，既然表顯示電壓可達到19,990伏，為什么第四位不顯示？ 答：ACL-600采用3.5位數字顯示，所以，只有當超過10000（10K）伏時，“1”會顯示出來。 問：人體靜電放電檢測儀可以測量+、－兩種極性，為什么只看到“－”極性顯示？

答：如果ACL-600顯示“－”號，表示負電；如無“+、－”顯示，表示正電。

問：人體靜電放電檢測儀是安裝在墻上固定位置使用，還是隨身攜帶使用？

答：兩種方式均可。如果將它掛在ESD防護區外的墻上使用，它可以作為一種教育手段，生產工人和客戶通過觸摸測量，可以清楚地看到他們自己是否攜帶過多的電荷，并在進入防護區前將電荷釋放。

問：在人體放電后，還需要采取預防保護措施嗎？

答：人體由于與衣服和接觸的物品摩擦，在持續不斷地產生靜電荷，所以必須一直保持接地。觸摸不銹鋼測量板，ACL-600會告訴你，你所佩帶的腕帶是否接地有效。測量時，把腳在地上摩擦，如果你的腕帶接地良好，表上顯示應為“0“；否則，表上將顯示出靜電大小。

問：人體靜電放電檢測儀只能用于指示腕帶接地不良嗎？

答：任何物體產生靜電或沒有接地，ACL-600都會指示。在兩個人之間也有靜電位差，一個人摸著不銹鋼測量板，把表遞給另一個人，讓他也觸摸測量板，這時顯示的是兩個人的靜電位差，這樣可以模擬一個人把一塊印刷線路板遞給另一個人。
