Fluke 1550C絕緣電阻測試儀測試前如何設定和連接

連接至被測電路：
XW 警告
為避免觸電或人身傷害：
? 在用絕緣電阻測試儀測試電路前，請先從被測電路斷開所有電源并且將電容放電。
? 連接電源時，請先連接通用測試導線，然后再連接通電測試導線；切斷電源時，先切斷通電測試導線，然后再切斷通用測試導線。
? 測試前后，確認測試機未指示存在危險電壓，請見圖 4。如果測試機持續蜂鳴并且顯示屏上顯示危險電壓，請斷開被測電路的電源及測試導線。

連接至被測電路：
1. 移動安全閘以露出輸入端子。

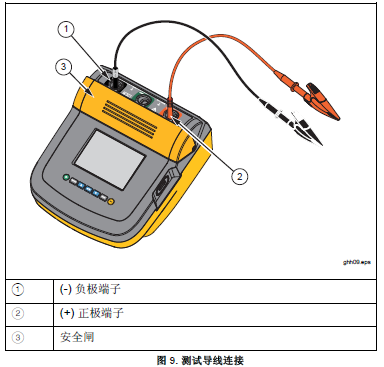

2. 將測試導線插入顯示的正確端子，請見圖 9。
3. 將測試導線連接至被測電路。

測試機沒有指定低于 200 KΩ。在執行測試時如果導線短路，則測試機會給出一個大于零的不精確讀數。這種情況對于此測試機的輸入電路配置是正常的，并不會更改指定的準確度范圍內的讀數。

Fluke 1550C絕緣電阻測試儀測試前如何設定和連接

進行絕緣測試之前
本測試機包含使您能夠按要求調節測試的功能和特性。這些特性使您能夠：
? 定義測試電壓
? 選擇斜坡測試
? 為測試設置時間限制（持續時間）
? 測量極化指數 (PI)
? 測量介質吸收率 (DAR)
? 測量電容
單獨或組合使用這些特性。設置、清除或在每次啟動絕緣測試前（按照需要）測試每個功能。本節將討論這些特性。

Fluke 1550C絕緣電阻測試儀測試前如何設定和連接

預設測試電壓選擇
選擇預設測試電壓：
1. 在打開測試機的情況下，按 F 選擇 TEST VOLTAGE（測試電壓）。

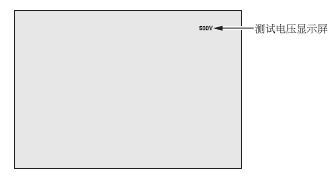

2. 按 U 或 D 滾動瀏覽預設電壓選項（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）。選定測試電壓將出現在顯示屏的右上角。
實際測試電壓可能比所選測試電壓高 10%。

對測試電壓進行編程
若要設置一個預設測試電壓之間的測試電壓，請執行以下操作：
1. 在打開測試機的情況下，按 F 選擇 TEST VOLTAGE
（測試電壓）。

2. 按 U 或 D 滾動瀏覽預設電壓選項（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）。選擇與所需級別最接近的電壓。
3. 選中的測試電壓將會出現在顯示屏的右上角。
4. 按 E。TV=xxxxV 將在顯示屏的左下角閃爍。
5. 按 U 或 D 來增加和減小電壓。當正確電壓級別顯示時，請勿按
E。執行此操作會將測試電壓返回至上次所選預設電壓的次最低值。相反，按 F 轉到功能菜單。
注意
測試電壓可能比所選測試電壓高 10%。
