美國 TIF LD2000 制冷劑檢漏儀使用說明書

美國 TIF LD2000 制冷劑檢漏儀概述
TIF LD2000檢漏儀是積30多年檢漏儀生產驗之精華,最近強檔推出的新一代全自動智慧型檢漏儀，是一款最穩定、最靈敏的檢漏儀。我們充分考慮了廣大用戶的實際需求,以我們豐富的技術及經驗應用于這款產品，使用戶得以享受到極佳的性能價格比。
高科技的中央微處理單元是本產品的核心，它的數字信號處理能力可以更好地管理電路和處理檢測信號。由于大量采用集成電路使電路中元件的數量減少了40%,大大提高了可靠性和效率。微處理器以每秒4000次的速度監測探頭和電池電壓,極微小的信號也可捕捉到，在任何環境下均可穩定、可靠地工作。
TIF LD2000型檢漏儀增加了一些方便使用的功能：七級靈敏度使靈敏度增大64倍，三色發光二級管以漸進的方式寬范圍地指示泄漏程度。同時也用于顯示靈敏度級別和電池電量；觸摸鍵盤可進行所有的操作；前衛的瘦長型造型設計極大地方便用戶使用和維護；指示燈在使用中處于直視范圍非常方便。

美國 TIF LD2000 制冷劑檢漏儀特點
1、全部采用具有高級數字信號處理能力的微處理器控制 2、 三色視頻顯示  3、七檔靈敏度設置﹑最大增強64倍  4、輕觸式鍵盤
5、靈敏度隨時可調  6、自動電池測試功能 7、電池電壓指示 8、通過SAEJ1627認證，可檢測R134a,R12,R22. 9、能檢測所有鹵素制冷劑 10、真空機械泵采樣,為探頭提供正向氣流. 11、具有漸變功能  12、無線、便攜，只需2節二號電池 13、高強度儀器盒,可靠保護儀器 14、35厘米柔性不銹鋼探桿 15、一年質保

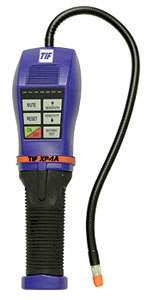

美國 TIF LD2000 制冷劑檢漏儀部件和控制
1．探頭  2．探頭防護罩  3．電源開關  4．電池測試鍵  5．復位鍵  6．音頻漸變鍵  7．增加靈敏度鍵  8．降低靈敏度鍵  9．發光二極管指示  10．柔性探桿

美國 TIF LD2000 制冷劑檢漏儀準備工作
安裝電池：
向上滑動拆下位于產品底部的電池倉蓋，裝入電池，正極向外（朝電池倉蓋方向）。

美國 TIF LD2000 制冷劑檢漏儀操作
5．1電源指示/電池測試
TIF LD2000檢漏儀可以二種方式指示電池狀況。
一種為常設狀態。通過最左邊的發光二極管指示電池的電量。
具體指示如下：
綠  色----------電池電量正常。
橙黃色-------  電池電量不足，應盡快更換電池。
紅  色----------電池電量很低，已無法工作。
另一種為電池測試狀態。按下電池測試鍵進行電池測試。測試時發光二極管以三色圖譜指示電池的實際電壓。
若按住電池測試鍵不放則持續顯示電池電壓。松開電池測試鍵返回正常狀態。
5．2自動電路/復位功能
TIF LD2000檢漏儀裝有自動電路及一個復位鍵，可使本儀器忽略環境中制冷劑的濃度水平。
自動電路——打開開關時，本儀器忽略環境中的制冷劑濃度，設置零點。只有當濃度大于此水平時才發出警告。
注意：若將探頭置于泄漏處開機，則泄漏不能測出。
復位功能——在操作中按下復位執行清零復位功能。當按下復位鍵時，儀器將重置零點，忽略探頭周圍存在的制冷劑。這樣操作則可檢測更高的濃度。將儀器移至清潔空氣中復位可調整到最大的靈敏度。當按下復位鍵時，發光二極管（除最左邊的外）將變成橘紅色，大約一秒鐘以確認復位動作。
5．3靈敏度調節
TIF LD2000型檢漏儀具有七檔靈敏度可調。按下靈敏度增加鍵或降低鍵可調整靈敏度的水平，相應的靈敏度通過發光二極管指示出來。“嘟嘟”聲的頻率也可指示靈敏度的區別。
當開機時，儀器自動認定為第5檔。
按靈敏度上調鍵或下調鍵，可調節靈敏度。
在按下調整鍵時發光二極管顯示紅色。
發光二極管亮的數目代表相應的靈敏度級別。最左邊的發光二極管表示感1級（最低靈敏度）。從左邊數，2至7級由相應數目的發光二極管表示，所有的發光二極管全亮?xí)r表示7級（最高靈敏度）。
*按上調鍵或下調鍵將改變靈敏度?？梢园匆淮胃淖円患?，也可以持續按鍵快速改變級別。
*每增加（或降低）一檔，表示相對靈敏度變化一倍，這使得本儀器靈敏度最大可增加64倍。
5．4警示
TIF LD2000型檢漏儀具有18級警示。因此可清晰地指示泄漏的相對大小和強度。漸進的指示可用于定位漏點。因?yàn)樵黾拥木炯墑e表示正在接近泄漏源（最高濃度處）。每一級由相應的
紅﹑綠﹑橙三色之一的發光二極管表示。
首先，從左到右綠色，然后有從左到右顯示橙色，并逐一替換掉綠色。最后，從左到右顯示紅色，并逐一替換掉橙色。

美國 TIF LD2000 制冷劑檢漏儀檢漏操作
6．1 打開電池開關，發光二極管將顯示復位指示2秒鐘（左燈綠色，其它燈橙色）。
6．2 通過觀察發光二極管核對電池電力。
6．3 開機時，本產品默認為靈敏度5級，此時可聽到間隔穩定的“嘟、嗜”聲，如果需要可通過靈敏度調整鍵改變靈敏度。
6．4 開始檢漏時，當泄漏的氣體被發現，“嘟嘟”聲將變得急促，發光管也將根據濃度的變化改變發光方式。
6．5 靈敏感度可在操場作中的任何時候時行調整，且不影響檢測。
6．6 如泄漏源被定位之前，已達到最高警示（發光二極管1綠6紅）。應按復位鍵復位到零參考水平。
6．7 為保證儀器測量準確可靠，您可經常進行復位操作。
七、注意事項
7．1 當泄漏不能被測出時，才調高靈敏度。當復位不能使儀器“復位”時，才調低靈敏度。
7．2 在被嚴重污染的區域，應及時復位儀器以消除環境對儀器的影響。復位時不要移動探頭。本儀器可根據需要任意次復位。
7．3 有風的區域，即使大的泄漏也難發現。在這種情況下，最好遮擋住潛在泄漏區域。
7．4 若探頭接觸到濕氣或溶劑時可能報警，因此，檢查泄漏時避免接觸到它們。
美國 TIF LD2000 制冷劑檢漏儀推薦的操作方法
注意：對空調系統進行檢漏時應關閉空調系統和發動機。
8．1空調系統應加入足夠的制冷劑，使其在不工作的情況下保持至少340Kpa(50PSI)的壓力。溫度低于15℃時，泄漏可能不能測出，因?yàn)檫@時可能壓力不足。
8．2被測出部件有污染時，注意不要污染探頭。如果部件非常臟。或存有凝固物，應用干的工業手巾擦掉或用壓縮空氣吹掉。不能使用清潔劑或溶劑，因?yàn)樗鼈儠?huì)對探險頭產生影響。
8．3目測整個制冷系統，檢查所有管道，軟管，構件有無潤滑油泄漏、損壞、腐蝕等痕跡的地方，每個有問題的區域都應用探頭仔細檢測。
8．4在冷劑系統中應順著連貫的路徑檢測，不要有遺漏，如果找到一漏孔，一定要繼續檢測所剩的部分。檢漏時，探頭要圍繞被檢部件移動，速率要求不大于25～50毫米/秒，并且離表面距離不大于5毫米，要完整地圍繞部件移動，這樣才能達到最佳期檢測效果，有嘯叫聲表示找到了漏孔。
8．5此時應將儀器拿開，重新調節靈敏度到合適位置，對剛剛檢測過的部件再仔細檢查一遍，確定漏孔的確切位置。
8．6核實一個明確地泄漏源至少要按如下步驟再操作一次：
A、如果需要，向懷疑泄漏的區域吹入工業空氣，再重復檢查該區域。在非常大泄露漏情況下，用工業空氣吹散該區域有助于準確定位泄漏點。
B、先移動到清新空氣中并復位，然后握住探頭盡可能靠近已警示的泄漏源處，并圍繞它移動直到泄漏點被確定。
僅供汽車空調系統
8．7在對位于空調模組中的蒸發器內核進行檢漏時，應先將空調風機調到最高檔最少工作15秒，關掉它，然后等10分鐘，讓制冷劑在容器內積累。之后，將探頭放入風機電阻塊或冷凝出水口（如果無水），或放入最近的蒸發器的加熱/通風/空調的容器開口處，例如熱管或通風管。如果報警，則泄漏顯然被找到。
所有系統
8．8對制冷系統維護后或任何其它影響制冷系統的服務之后，維護和服務的部分都應做泄漏檢查站。
美國 TIF LD2000 制冷劑檢漏儀適用范圍
TIF LD2000檢漏儀也可用于：
9．1其它系統和存儲/恢復容器的檢漏。本產品對所有鹵化（包括氯和氟）制冷劑起作用/包括但并不限于
CFCS   e.g.R12,R11,R500,R503etc…
HCFCs  e.g.R22,R123,R124,R502etc…
HFCs   e.g.R134a,R404a,R125etc…
還可檢測其它混合物，如AZ-50,HP62,MP39etc…
9．2檢測醫院消毒設備的已乙烯氧化物泄漏（檢測攜帶有鹵素的氣體）
9．3在高壓電路斷路器中檢測SF-6
9．4檢測絕大部分含有氯、氟和溴的氣體（鹵素氣體）
9．5檢測用于干洗設備的清潔劑，例如四氯化碳
9．6檢測用于滅火系統中的鹵素氣體
美國 TIF LD2000 制冷劑檢漏儀維護保養
適當?shù)木S護對您的檢漏儀是非常必要的。仔細地遵循下述指導，將減少故障并增加本產品的壽命。
警告：更換探頭前務必關閉電源，否則可能導致輕微地電擊！
保持探頭清潔：利用附送的防護罩防止灰塵、水汽、油脂阻塞探頭。未加防護罩時禁用本產品。
使用本產品前，均要檢查探頭和防護罩確無灰塵或油脂。
清潔：
10．1拉住拉下防護罩
10．2用工業毛巾或壓縮空氣清潔防護罩
10．3如果探頭本身也臟，可浸入像酒精等溫和清洗劑幾秒鐘，然后用壓縮空氣或工業毛巾清潔。
注意：絕不要用像汽油、松節油、礦物油等溶劑，因?yàn)樗鼈儠?huì)殘留在探頭上并降低儀器靈敏度。
更換探頭：探頭最終總要失效，需更換。由于探頭壽命直接和使用條件和頻次相關，因此較難預計準確的更換時間。當在清潔、純凈空氣中報警或不穩定時，應更換探頭。
更換探頭步驟：
1．確認本產品處于關閉狀態
2．逆時針旋下舊探頭
3．順時針旋上包裝箱中提供的備用探頭
美國 TIF LD2000 制冷劑檢漏儀備件
標準配置
您的檢漏儀配有一個包裝箱，一本用戶手冊，2個電池和一個備用探頭。
購買備件請您聯系當?shù)氐姆咒N商，最好在下訂單時參考備件編號。
選購配件
TIF XP-2RED         維修套件（3個探頭和3個防護罩）
TIF XP-4AMAC       機盒
TIF 5201             標準泄漏源
美國 TIF LD2000 制冷劑檢漏儀技術參數
電      源：3伏直流，2節二號堿性電池
最大靈敏度：R12，R22，R134a已通過認可（3克/年）
極限靈敏度：對鹵素制冷劑，小于7克/年              探頭壽命：大約2000小時
工作溫度：0~52℃                        電池壽命：正常使用下約30小時
工作方式：連續，無限制                     響應時間：瞬時
復位時間：1秒                          預熱時間：約2秒
重    量：560克                       尺    寸：22.9cm×6.5cm×6.5cm
探桿長度：35.5cm
美國 TIF LD2000 制冷劑檢漏儀保修
本產品提供終身維修，自購買之日三年內，若按建議的保養后，仍不能工作，我們將為您提供免費維修或更換。本保修不適用于被擅自更改或不正當使用而損壞的產品。
本保修不包括電池、探頭、防護罩或其它正常使用中損耗的材料。
在退回本產品維修前，請先仔細閱讀本手冊中的維護保養部分，以判定故障是否容易排除。退回本產品前，請確認已更換或清潔探頭和防護罩，電池也正常。
如果還是不能正常工作，請和我們或當?shù)亟?jīng)銷商聯系！
